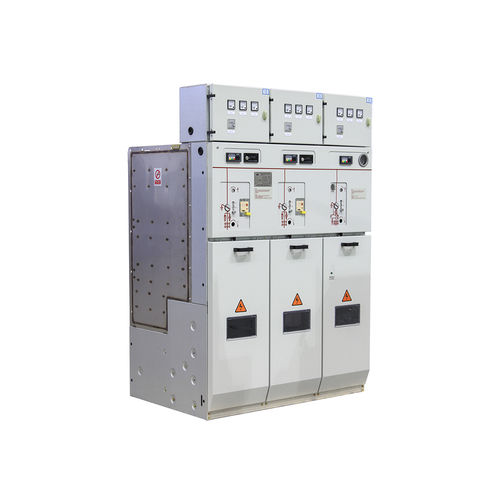

Appareillage de commutation moyenne tension HXGT6A-12(24)

sous enveloppe métalliqueisolé au gaz SF6industriel

L'appareillage de commutation intérieur métallique isolé au gaz HXGT6A-12(24) est une nouvelle génération d'appareillage de commutation en anneau développé indépendamment par Tianan Electric, avec un niveau de tension de 12kV (24kV). Il s'agit d'un excellent produit amélioré sur la base de la technologie originale de l'armoire de réseau annulaire gonflable HXGT6-12. Il a passé le test de type au Centre national de test des appareils électriques à haute tension de Xi'an en mai 2016, et a également obtenu la certification allemande TüV Rheinland. Tous les composants haute tension sous tension du produit sont scellés dans une boîte en acier inoxydable (IP67) remplie de gaz SF6 à une pression inférieure (0,02～0,04MPa pression manométrique, 20℃), à l'abri des conditions environnementales externes telles que la condensation, la contamination et les petits animaux. Il peut être utilisé dans des environnements difficiles. -Certifié par le TüV Rheinland ; -Test d'altitude de 4000 mètres réussi ; -Courant nominal 630A～1250A ; -La taille totale d'un seul compartiment est de 350×820×1600 ; -Fonctions complètes, avec trois unités fonctionnelles : interrupteur de charge, appareil électrique combiné et disjoncteur ; -L'interrupteur de charge adopte une structure de refroidissement de grille d'extinction d'arc avec une forte capacité d'extinction d'arc ; -Le mécanisme de fonctionnement adopte un mécanisme d'unité fonctionnelle auto-conçu et mature et un mécanisme d'isolation à trois stations, qui possède une grande polyvalence et une grande fiabilité ; -La rupture d'isolation de l'interrupteur d'isolation à trois stations est visible ; -Le taux de fuite d'air annuel est inférieur à 0,1 % ; -Le taux de fuite d'air annuel est inférieur à 0,1 %. Il peut répondre à diverses méthodes d'expansion et réaliser la disposition de la même boîte.
