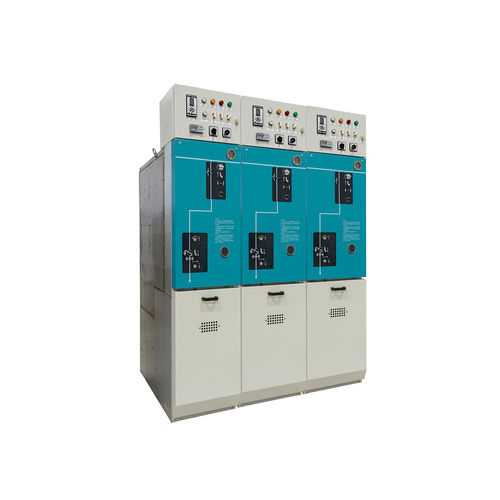

Appareillage de commutation isolé au gaz SF6 HXGT10-40.5
moyenne tensionsous enveloppe métalliqueindustriel

Appareillage de commutation isolé au gaz SF6 - HXGT10-40.5 - Ningbo Tianan (Group) CO.,Ltd. - moyenne tension / sous enveloppe métallique / industriel
Appareillage de commutation isolé au gaz SF6 - HXGT10-40.5 - Ningbo Tianan (Group) CO.,Ltd. - moyenne tension / sous enveloppe métallique / industriel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécification électrique
moyenne tension
Construction
sous enveloppe métallique, isolé au gaz SF6
Applications
industriel, commercial
Courant primaire

630 A, 1 250 A

VAC

40,5 kV

Description

L'appareillage de commutation intérieur métallique isolé au gaz HXGT10-40.5 (ci-après dénommé unité principale à anneau gonflable HXGT10-40.5) est un produit de haute technologie développé indépendamment par Tianan Electric qui utilise la technologie d'isolation au gaz SF6, et dont le niveau technique a atteint le niveau de pointe national et international. . L'armoire gonflable de type interrupteur de charge et l'armoire gonflable de type disjoncteur ont reçu le certificat "National Key New Product" à deux reprises, en 2007 et 2011 respectivement. Tous les composants sous tension de l'unité principale de l'anneau gonflable HXGT10-40.5 sont scellés dans une boîte en acier inoxydable (IP67) remplie de gaz SF6 à pression légèrement positive (0,02~0,04MPa de pression manométrique, 20℃). L'armoire gonflable a trois structures : C, F et V. Parmi elles, les armoires gonflables C et F utilisent le gaz SF6 comme moyen d'extinction d'arc et d'isolation, et adoptent le principe d'extinction d'arc par air comprimé SF6 à pression légèrement positive. Les exigences sont faibles ; l'armoire gonflable de type V adopte le principe d'extinction d'arc sous vide, qui présente les avantages d'une forte capacité de rupture et d'une longue durée de vie électrique. - Nouveaux produits clés nationaux - Avec trois modules fonctionnels : interrupteur de charge, appareil électrique combiné et disjoncteur - Le courant nominal de l'armoire à disjoncteurs peut atteindre 1250 A, et le courant de coupure en cas de court-circuit est de 25 kA - Volume d'une seule unité 500×1000×1750mm - Altitude inférieure à 4000 mètres - Disposition flexible, possibilité d'extension des modules ou disposition en coffret - Le premier appareillage de commutation 35kV national qui réalise le fonctionnement immergé de l'ensemble de la machine

---
