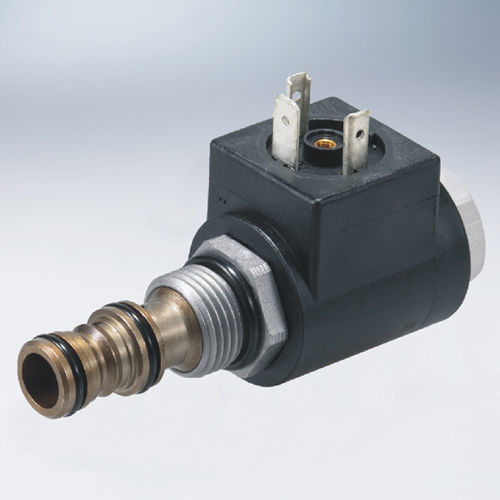

Vanne à cartouche HY-EHPR08-33

électriquehydrauliquede contrôle

Une soupape de réduction/soulagement de pression hydraulique à tiroir, à visser, de type cartouche, à action directe, qui peut être réglée en continu sur une plage prescrite à l'aide d'une entrée électrique variable. La sortie de pression se fait vers l'entrée de courant continu. Cette vanne est destinée à être utilisée comme dispositif de limitation de pression dans des applications exigeantes. Opération: Le HY-EHPR08-33 circule librement ① vers ③ lorsqu'aucun courant n'est appliqué à la bobine. Lorsque la bobine est sous tension, ② est connecté à ①. L’augmentation du courant vers la bobine augmentera proportionnellement la pression de contrôle (réduite). Si la pression en ① dépasse le réglage induit par la bobine, la pression de ① est relâchée vers ③. Remarque: la contre-pression sur ③ devient additive au réglage de la pression dans un rapport de 1:1.
