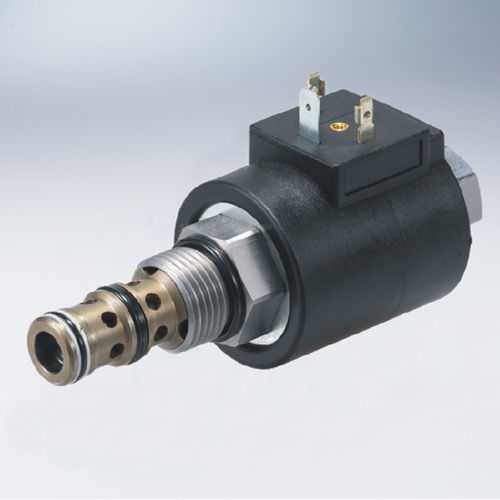

Vanne à cartouche HY-TS10-36

hydrauliqueà commande assistéede contrôle

Une soupape de réduction/soulagement de pression hydraulique à tiroir, à visser, de type cartouche, à commande pilotée, qui peut être réglée en continu sur une plage prescrite à l'aide d'une entrée électrique variable. La sortie de pression est proportionnelle à l’entrée de courant CC. Cette vanne est destinée à être utilisée comme dispositif de limitation de pression dans des applications exigeantes. Opération: Sans courant appliqué, le TS98-31 permet un double flux de ③ à ④ tout en bloquant ②. lorsque la bobine est sous tension, ③ est connecté à ② et la pression en ③ est contrôlée proportionnellement à la quantité de courant appliqué à la bobine. Si la pression en ③ dépasse le réglage induit par la bobine, la pression est relâchée vers ④. La contre-pression sur l'orifice ④ s'ajoute au réglage de la pression dans un rapport de 1:1.
