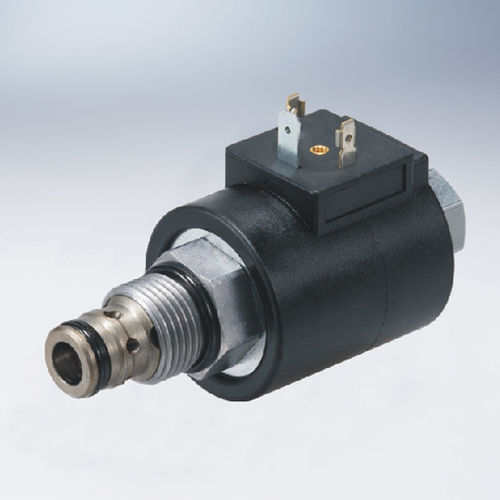

Vanne à cartouche HY-TS10-26

électriquehydrauliqueà commande assistée

Une soupape de décharge hydraulique à tiroir, à visser, de type cartouche, pilotée, qui peut être réglée en continu sur une plage prescrite à l'aide d'une entrée électrique variable. La pression régulée est proportionnelle au courant électrique d’entrée. Cette vanne est destinée à être utilisée comme dispositif de limitation de pression dans des applications exigeantes. Opération: Le TS10-26 bloque le flux de ① vers ② jusqu'à ce qu'une pression suffisante soit présente en ① pour ouvrir la section pilote en compensant la force du solénoïde induite électriquement. Sans courant appliqué au solénoïde, la vanne se relâchera à environ 6,9 bars (100 psi). La commande manuelle en option permet de régler la vanne en cas de perte de l'alimentation électrique. Le réglage manuel s'ajoute au réglage électrique. Pour éviter une surpression du système, la commande manuelle doit toujours être désactivée avant de mettre sous tension la bobine.
