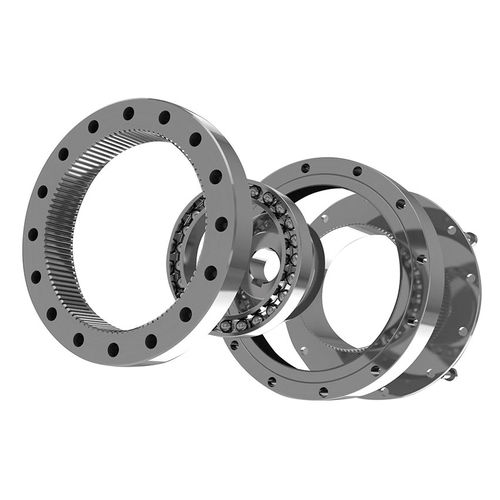

Réducteur harmonique FLEXWAVE

coaxial50 - 100 Nm20 - 50 Nm

FLEXWAVE - Le réducteur à ondes de contraintes de haute précision pour la robotique Nidec-Shimpo Corporation est un leader mondial dans diverses technologies d'engrenages de haute précision. En raison de la demande croissante de précision accrue de la part des fabricants de machines-outils et de robots, Nidec-Shimpo Corporation a utilisé son expertise pour développer un nouveau mécanisme de réduction des engrenages, appelé Flexwave, qui répond au besoin d'une densité de couple élevée dans un boîtier léger et compact, combiné à un jeu nul et à des rapports de réduction élevés. flexwave getriebe loesung Mécanisme de réduction : L'engrenage flexible et le palier élastique prennent une forme elliptique avec la came insérée. L'engrenage flexible et l'engrenage interne sont engagés de manière stable aux deux extrémités du grand axe de l'ellipse. Lorsque l'engrenage interne est fixe, lorsque la came (entrée) est tournée dans le sens des aiguilles d'une montre, l'engrenage flexible (sortie) tourne dans le sens inverse des aiguilles d'une montre. Et sa vitesse de rotation est déterminée par la différence de nombre de dents entre deux engrenages.
