Engrenage conique BevelGear
spiralépour arbre de transmissionsur mesure

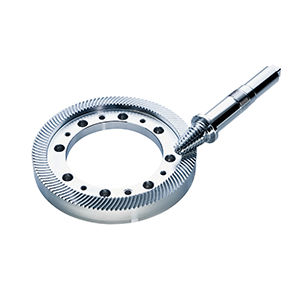

Engrenage conique - BevelGear  - Nidec Graessner GmbH & Co. KG - spiralé / pour arbre de transmission / sur mesure
Engrenage conique - BevelGear  - Nidec Graessner GmbH & Co. KG - spiralé / pour arbre de transmission / sur mesure
Engrenage conique - BevelGear  - Nidec Graessner GmbH & Co. KG - spiralé / pour arbre de transmission / sur mesure - image - 2
Engrenage conique - BevelGear  - Nidec Graessner GmbH & Co. KG - spiralé / pour arbre de transmission / sur mesure - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
conique
Denture
spiralé
Applications
pour arbre de transmission
Autres caractéristiques
sur mesure, rectifié

Description

Presque personne ne comprend aussi bien la construction complexe que Nidec Graessner, car les créations du spécialiste des dentures et des engrenages reposent sur plus de 65 ans d'expérience. Des solutions intelligentes pour un large éventail de secteurs et d'applications font de Nidec Graessner un partenaire industriel fiable tant dans la technologie des dents d'engrenage que dans la construction d'engrenages. Fraisage de dents d'engrenages - Qualité de coupe des dents d'engrenages ≤ 7 DIN 3965 - Module ms min. - Module ms max. - max. extérieur bord de l'engrenage Ø (A) - dent max largeur (B) - extérieur max biseau distance - angle de l'arbre (B) à partir de Spirale engrenages coniques 0,5 - 12,0 - 410 mm - 66 - 280 - 10° à 170 Hypoïde engrenages coniques 0,5 - 12,0 - 410 mm - 66 - 280 - - Zerol engrenages coniques 0,5 - 12,0 - 410 mm - 66 - 280 - 10° à 170°(A) selon le rapport de transmission (B) en fonction de la distance du biseau extérieur Taillage des dents des engrenages - Qualité du taillage des dents des engrenages ≤ 5 DIN 3965 - Module ms min. - Module ms max. - max. extérieur bord de l'engrenage Ø (A) - dent max largeur (B) - extérieur max biseau distance - angle de l'arbre (B) à partir de Spirale - Kegelräder - 0,8 - 10,0 - 280 mm - 66 - 280 - 10° à 170 Hypoïde- Kegelräder - 0,8 - 10,0 - 280 mm - 66 - 280 - - - Zerol®- Kegelräder - 0,8 - 10,0 - 280 mm - 66 - 280 - 10° bis 170

---
