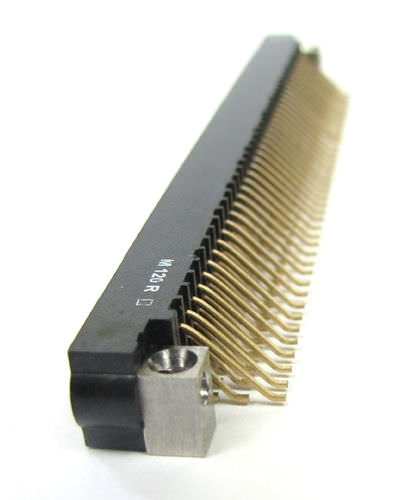

Connecteur de données CMM 320 LF series

CMScarte à carterectangulaire

La famille sest agrandie par de nouveaux ajouts de gamme et doptions. Lune dentre elles est la disponibilité en standard dune version 3 rangées coudée à 90° en CMS : CMM série 320 LF 90° CMS. Cette extension de gamme permet dobtenir le connecteur le plus compact existant actuellement sur le marché. Configurer ma référence. La technologie CMS appliquée aux connecteurs bas profil est plutôt problématique lorsquil sagit de trouver des solutions fiables et industrialisables en production de série. Une version de connecteur 2 rangées coudées à 90° pour montage CMS, était déjà disponible chez Nicomatic. Toutefois, il y a un pas sérieux à franchir entre un connecteur 2 rangées et 3 rangées utilisant la technologie CMS en 90°. Quest ce qui fait la réalisation dun connecteur en 3 rangées si spéciale ? Eh bien, il faut garantir une planéité sur lensemble des pattes à souder dans les 3 axes tout en respectant une tenue de tolérances très serrées ! Les micro-connecteurs série CMM320R permettent daligner jusquà 120 contacts basse fréquence (jusquà 5A) dans un boîtier plastique haute densité. Celui-ci autorise un gain de 60% dencombrement par rapport à des connecteurs traditionnels et une économie de poids par rapport à des connecteurs métal. La longueur entre lisolant et la 3e rangée de contacts, qui est de 13mm, en fait un connecteur compact avec lempreinte PCB la plus petite que lon puisse trouver sur le marché aujourdhui.
