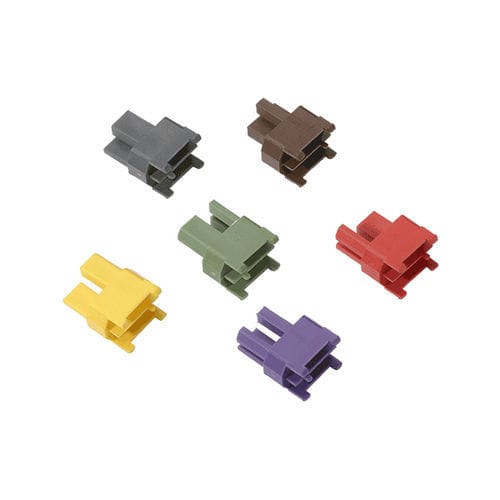

Les modules de type A, tels que spécifiés dans la norme CEI 1076-4-101, contiennent des centres polyvalents pour accepter les clés de code sanp-in. Les clés de code pour les connecteurs à broches ont 4 pattes de montage et les clés pour les connecteurs à douilles ont 2 pattes de montage. En outre, toutes les clés de code sont dotées d'une patte de polarisation pour garantir une orientation correcte dans les centres polyvalents des modules de type A. Les clés de code sont installées à l'aide d'un outil d'insertion simple et peu coûteux. Il y a un total de 8 positions de clavetage pour chaque clé. Pour une clé donnée, quatre positions sont occupées par des goupilles de blocage et quatre sont laissées ouvertes pour recevoir les goupilles de la clé correspondante. Les paires de clés codées H/M 2mm sont disponibles en 10 couleurs uniques pour permettre une identification visuelle simple de la disposition correcte de la clé. Lorsqu'elles sont utilisées, les clés de code différencient les paires de connecteurs correspondants et empêchent l'insertion d'une carte fille dans le mauvais emplacement. Le type A, tel que spécifié dans la CEI 1076-4-101, contient des centres polyvalents pour accepter les clés de code encliquetables Les clés de code pour les connecteurs à broches ont 4 pattes de montage et les clés pour les connecteurs à douilles ont 2 pattes de montage． En outre, toutes les clés de code ont une patte de polarisation pour assurer une orientation correcte dans les centres polyvalents des modules de type A． Les clés de code sont installées à l'aide d'un outil d'insertion simple et peu coûteux． Il y a un total de 8 positions de détrompage pour chaque clé． Pour une clé donnée, quatre positions de clé sont remplies avec des broches de blocage et quatre sont laissées ouvertes pour recevoir les broches de la clé correspondante． Les clés de code H/M 2mm sont disponibles en 10 couleurs uniques pour permettre une identification visuelle simple de l'arrangement correct du détrompage． Lorsqu'elles sont utilisées, les clés de code différencient les connecteurs correspondants et empêchent l'insertion d'une carte fille dans la mauvaise fente．
