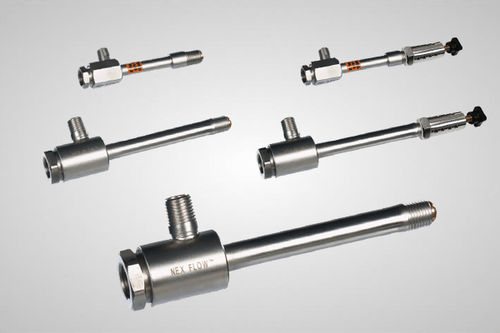

Tube vortex en inox 50 series

pour air chaudpour air froidpour refroidissement localisé

Il existe trois tailles standard pour les tubes vortex Frigid-X™ – la taille mini qui utilise 2, 4 ou 8 SCFM, la taille la plus courante (moyenne) qui utilise 10, 15, 25, 30 et 40 SCFM, et les grandes tailles qui utilisent 50, 75, 100 et 150 SCFM. Les grandes tailles sont utilisées dans l’industrie lourde mais peuvent refroidir jusqu’à plus de 10 000 BTU/h. Les tubes Vortex sont normalement livrés avec l’extrémité chaude réglable pour contrôler le débit et la température à l’extérieur de l’extrémité froide. Plus il y a d’écoulement du côté chaud, plus la température du côté froid est basse. Il est important de noter que l’effet de refroidissement (BTU/h) est déterminé à la fois par le débit et la baisse de température. Ainsi, si l’effet de refroidissement est important, le débit à la sortie de l’extrémité froide devrait se situer entre 60 % et 80 %. Si la température froide est la plus importante, alors le débit à la sortie de l’extrémité froide devrait être inférieur à 50%. Tous les tubes vortex ont un “générateur” qui est dimensionné pour un certain débit. Il existe essentiellement deux types de générateurs, l’un pour l’effet de refroidissement et l’autre pour limiter l’écoulement à l’extrémité froide, afin d’obtenir des températures très basses. En fonction de la température et de la pression de l’air comprimé entrant, il est possible d’atteindre des températures aussi basses que -40 et même -50 degrés F. Applications Commande électronique et électrique froide Refroidissement des opérations/outils de la machine Refroidissement des Caméras CCTV Fixer les adhésifs thermofusibles Refroidir les pièces soudées.
