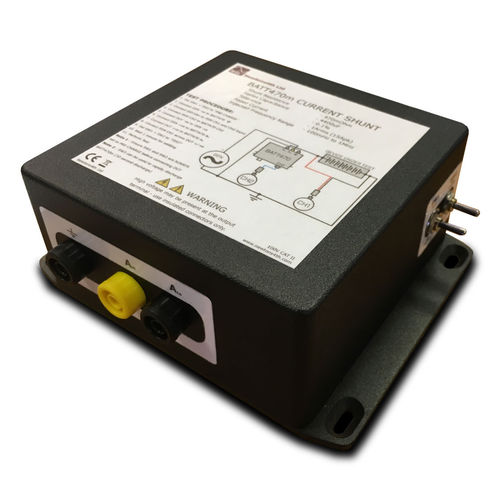

Système de test d'impédance BATT470m

L'interface d'analyse d'impédance électrochimique (EIS) BATT470m fournit une plate-forme de test d'impédance de batterie facile à utiliser pour l'industrie électrochimique. Utilisant l'analyseur de réponse en fréquence PSM3750 de haute précision de N4L, le BATT470 fournit une mesure d'impédance des batteries/cellules jusqu'à 200V DC. Avec une gamme de fréquences de 100mHz à 1MHz, le BATT470m couvre un large éventail d'applications. Notre logiciel PSMComm2, en mode "EIS", affiche l'impédance en phase et en quadrature de la cellule sous forme Nyquist ainsi que l'impédance globale (Z) sous forme bode. Le BATT470m dispose d'un circuit de blocage DC, protégeant le générateur PSM3750 des tensions DC élevées produites par l'appareil testé. L'ESF10m (fourni avec le BATT470m) abrite un circuit de filtrage passe-haut de 10mHz, couplage AC des entrées du PSM3750. Le couplage AC permet au PSM3750 d'utiliser une gamme basse, (étendue sur le composant AC uniquement) réduisant les erreurs et améliorant la mesure de tension/courant à bas niveau.
