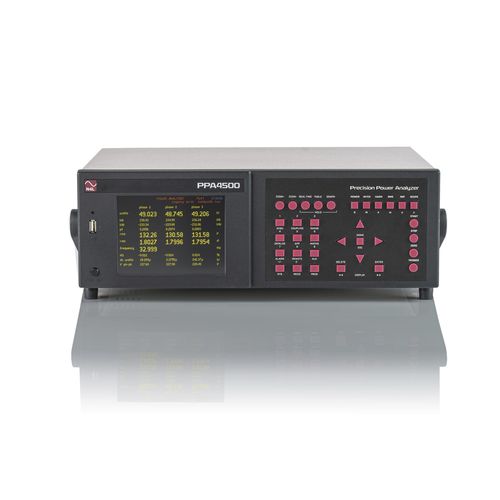

Analyseur de puissance PPA4500

benchtopnumériqued'échantillonnage

Analyseur de grande précision de puissance pour un large éventail d'applications Le PPA4500 comporte des techniques d'échantillonnage à grande vitesse de FPGA/DSP et N4L a fortement respecté la technologie « de shunt planaire », le PPA4500 est le résultat de plus de 12 ans de développement. Le PPA4500 remplace les modèles PPA2500 et PPA2600 sortants, par l'exactitude améliorée, la couleur TFT, le port USB avant et traiter plus rapidement. Le PPA4500 est un saut significatif en avant dans l'exactitude et la fonctionnalité. Le PPA4500 est bien adapté à l'essai d'efficacité d'entraînement d'essai de perte de transformateur, d'inverseur de PWM, à l'essai d'alimentation générale à IEC62301/EN50564 et à beaucoup plus d'applications provocantes. Le PPA4500 montre la capacité de mesurer des fréquences fondamentales jusqu'à 2MHz, aussi bien que jusqu'à 100 harmoniques avec la même limite supérieure de la fréquence 2MHz. Le mode d'entraînement de moteur de PWM permet à l'ingénieur d'installer rapidement l'instrument pour mesurer le complexe a avec harmonie tordu des formes d'onde, des algorithmes sophistiqués de traitement des signaux facilitent analyse élevée de la bande large du taux d'échantillon la véritable (2Ms/s) (2Mhz) des signaux de PWM. Le PPA4500 utilise le filtrage numérique parallèle pour la synchronisation de fréquence fondamentale sans affecter la largeur de bande des données mesurées.
