- Réducteur à engrenage hélicoïdal
- Newstart Planetary Gear Boxes Co.,Ltd.

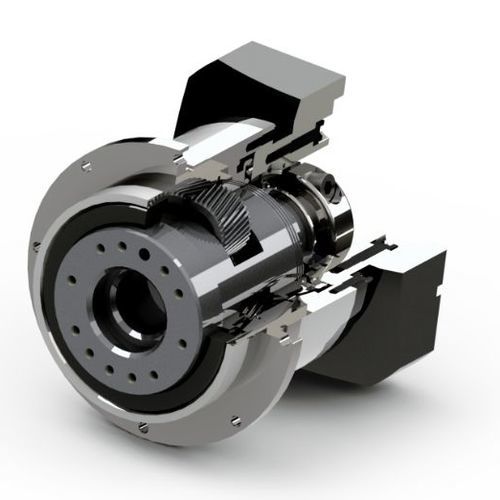

Réducteur planétaire AD seriesà engrenage hélicoïdalcoaxialà arbre plein
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- planétaire, à engrenage hélicoïdal
- Orientation des axes
- coaxial
- Type d'arbre
- à arbre plein
- Montage
- à montage sur bride
- Construction
- à bride, modulaire
- Nombre d'étages
- mono-étagé, bi-étagé, tri-étagé
- Performance
- de précision, à jeu réduit, fortes charges
- Applications
- pour applications industrielles, pour textiles, pour servomoteur, pour machine d'emballage, pour applications médicales, pour l'industrie agroalimentaire, pour produits pharmaceutiques
- Vitesse de rotation
Min: 1 000 rpm
(6 283,19 rad.min-1)Max: 8 000 rpm
(50 265,48 rad.min-1)- Rapport de réduction
Min: 3 unit
Max: 320 unit
- Poids
Min: 0,6 kg
(1,32 lb)Max: 110 kg
(242,51 lb)
Description
Les réducteurs planétaires de précision de la série AD sont construits avec des engrenages hélicoïdaux de précision. La forme des engrenages est optimisée par la technologie de simulation 3D. La couronne dentée est structurée en une seule pièce pour minimiser l'accumulation des erreurs d'assemblage. Le porte-satellites d'une seule pièce est équipé de roulements à rouleaux à chaque extrémité, ce qui lui confère une grande capacité de charge axiale. Ils constituent le meilleur choix pour les applications de positionnement de précision et de fonctionnement en douceur.
Caractéristiques :
Taille du cadre de 47 mm à 255 mm
Capacité de couple standard jusqu'à 2560N.m
Toutes les positions de montage
Sortie d'arbre à bride
---
Catalogues
AD series
9 Pages
