- Servo-réducteur à engrenage hélicoïdal
- Newstart Planetary Gear Boxes Co.,Ltd.

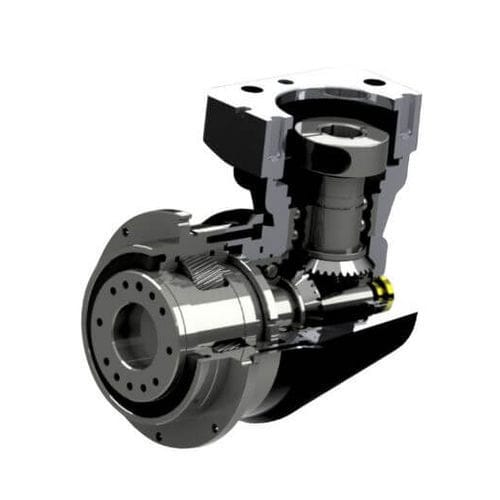

Servo-réducteur à engrenage hélicoïdal ADR90orthogonalà arbre creux200 - 500 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à engrenage hélicoïdal
- Orientation des axes
- orthogonal
- Type d'arbre
- à arbre creux
- Couple
- 200 - 500 Nm, 100 - 200 Nm
- Construction
- compact, à bride
- Nombre d'étages
- mono-étagé, multi-étagé
- Performance
- haute précision, fort couple, sans entretien, silencieux, à haut rendement, à haute vitesse
- Applications
- pour servomoteur, pour machines, pour convoyeur, pour applications industrielles, machine, pour machine de découpe
- Autres caractéristiques
- de haute qualité, sur mesure, robuste
- Vitesse de rotation
Max: 4 000 rpm
(25 132,74 rad.min-1)2 000 rpm
(12 566,37 rad.min-1)Min: 2 rpm
(12,57 rad.min-1)- Puissance
Max: 1 500 W
(2,04 hp)800 W
(1,09 hp)Min: 250 W
(0,34 hp)
Description
La série ADR est notre réducteur planétaire avec un arbre de sortie compact à bride. Vous gagnez plus d'un tiers de l'espace et bénéficiez d'une rigidité à la torsion cinq fois supérieure à celle des produits conventionnels. Grâce à son interface à bride standardisée, il est particulièrement facile à installer. Le trou de goujon intégré offre une sécurité supplémentaire lors du montage.
Taille du cadre - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Couple de sortie - 42Nm-4702Nm
Rapport 1 étage - 3,4,5,6,7,8,9,10
Rapport 2 étages - 12,15,16,20,25,28,30,35,40,45,50
Ratio 3 étape - 48,60,75,80,100,120,125,180,200,256,320,512
Jeu 1 étape - P0<2 arc-min P1<3arc-min P2<5 arc-min
Phase de contrecoup 2 - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Contrecoup 3 - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
