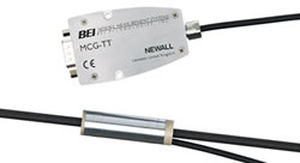

Codeur linéaire incrémental MCG-TT

magnétiqueRS-4225 Vcc

Le codeur linéaire MCG-TT offre un profil de codeur ultra-bas pour les espaces restreints sans avoir à sacrifier les performances ou la robustesse environnementale. De forme cylindrique, la tête de lecture MCG peut être installée dans un alésage de seulement 16 mm de diamètre, offrant ainsi un large éventail de possibilités d'application. Le codeur émet un signal TTL RS422 Differential Quadrature avec une marque de référence périodique. Spécifications Signal de sortie - TTL RS422 Differential Quadrature Type de référence - Périodique - tous les 5mm Dimension de l'échelle - 5,75mm (0,2in) Dimension de la tête de lecture - 56,2 mm x 16,0 mm/OD (2,21in x 0,63in/OD) Course maximale de l'échelle - 1000mm (39in) Longueur de mesure max. Longueur de mesure de la monture à une extrémité - 250mm (10in) Exigences en matière de surcourse de l'échelle - 178mm (7in) Câble standard - Câble blindé à 9 conducteurs avec revêtement en PUR (polyuréthane) sans armure Longueur du câble - 0,5 m (20in) Rayon de courbure minimum avec le PUR - 25mm (1in) Longueur maximale du câble - 22 m (866 in) Connecteur - Type D 9 broches Conformité CEM - BS EN 50081-2 & BS EN 50082-2 Niveau de précision (µm/m) - ±5µm (± 0.0002in) Matériau de l'échelle - Fibre de carbone Champ magnétique rayonné - Moins de 1mT Vitesse de déplacement maximale - 2 MHz (2 m/s pour une résolution de 1 µm) Acc. / Déc. - 10g / 98m/s (tête en mouvement) Alimentation électrique - 5VDC ± 5% <80mA Choc (11ms) - 100g / 980m/s2 (IEC 69-2-6) Vibrations (55-2000Hz) - 30g / 294m/s2 (IEC 68-2-27) Niveau de protection contre les intrusions - IP67, entièrement submersible (IEC 529) - Dépasse NEMA 6 Susceptibilité aux champs magnétiques - 100mT (1000 Gauss)
