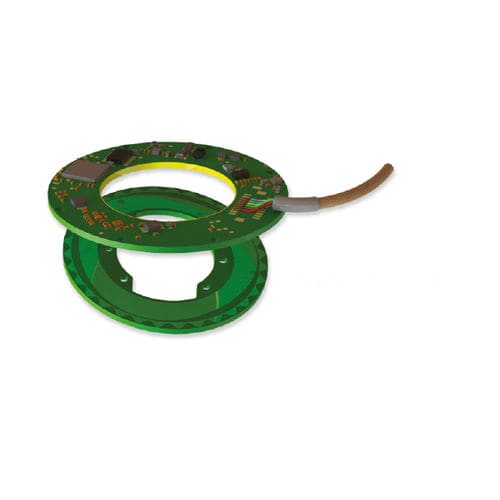

Codeur rotatif absolu VLP-60

à axe creuxmonotoursans contact

Caractéristiques ● Codeur rotatif absolu miniature léger ● Arbre creux flottant ● Pas d'orientation ou d'autres contacts ● Haute précision ● Tolérance élevée aux IEM, aux RFI et aux champs magnétiques ● Interfaces numériques pour la position absolue Généralités ◌ Résolution angulaire : 18-20 bits ◌ Erreur statique maximale testée : ±0,015° ◌ Erreur statique de précision étendue : ±0,010° ◌ Vitesse de fonctionnement maximale : 4 000 tr/min ◌ Plage de mesure : Simple tour, illimité ◌ Sens de rotation : CW/CCW réglable (Par défaut, même direction à partir du côté inférieur du codeur) Mécanique ◌ Excentricité de montage autorisée : ±0,1 mm ◌ Tolérance de montage axial autorisée : ±0,1 mm ◌ Inertie du rotor : 1 930 gr - mm² ◌ Poids total : 16 gr ◌ Ø extérieur / Ø intérieur / Hauteur : 60 / 25 / 6 mm ◌ Matériel (stator, rotor) : FR4 ◌ Entrefer nominal (stator, rotor) : 0,6 mm Électricité ◌ Tension d'alimentation : 5V ± 5% ◌ Consommation de courant : 90 mA ◌ Interconnexion : Câble (standard 250mm) ◌ Interface : SSi / BiSS - C ◌ Code de sortie : Binaire ◌ Sortie série : Différentiel RS-422 ◌ Horloge : Différentiel RS-422 ◌ Fréquence de l'horloge : 0,1 ÷ 5,0 MHz ◌ Taux de mise à jour des positions : 35 kHz (en option - jusqu'à 375 kHz) Environnement ◌ EMC : IEC 6100-6-2, IEC 6100-6-4 ◌ Plage de température de fonctionnement : -40°C à +85°C ◌ Température de stockage : -40°C à +125°C ◌ Humidité relative : 98% sans condensation ◌ Endurance aux chocs : 100 g pour 11 ms ◌ Endurance aux vibrations : 20 g 10 - 2000 Hz ◌ Protection : IP 40
