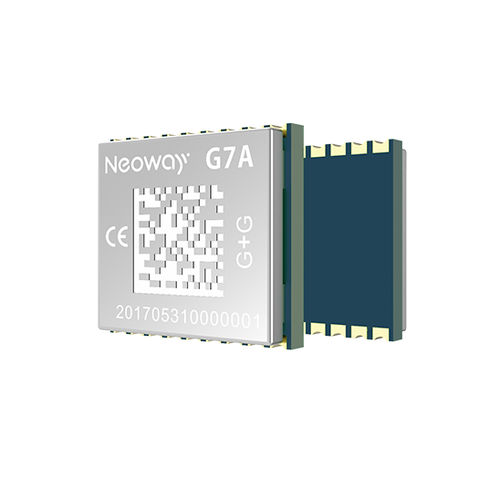

Module sans fil pour la transmission de données G7A

intégrécompactGNSS

Le G7A est un module GNSS qui prend en charge le GPS L1, le GLONASS L1 et le BDS B1. Il prend en charge le positionnement multifréquence et monofréquence. Ses dimensions ne sont que de 10,6 mm x 9,7 mm x 2,2 mm, ce qui le rend parfaitement adapté aux applications industrielles avec des exigences de taille strictes. Il adopte un boîtier LCC à 18 broches qui facilite le montage en surface (SMT). Le G7A adopte un chipset unifié qui intègre la bande de base et la RF. Il s'agit d'une solution de positionnement/navigation à haute sensibilité, à faible consommation d'énergie et rentable pour les terminaux automobiles, portables et IoT. LNA et SWA intégrés Prise en charge de GAGAN Petite taille -40℃ à 85℃ Bandes de fréquences - GPS L1/BDS L1/GLONASS L1 Tension de fonctionnement - VBAT : 2,7 V à 3,6 V, Typ : 3.3 V VDD_IO : 2,7 V à 3,6 V, Typ : 3.3 V VBCKUP : 1,4 V à 3,6 V, typ : 3.3 V Dimensions - 10,6 mm x 9,7 mm x 2,2 mm Boîtier - LCC à 18 broches Interfaces - UART x 1 1PPS x 1 Réservé x 5 V_BACKUP Consommation électrique - Capture : 30 mA @ 3,3 V Poursuite : 28 mA @ 3,3 V Veille : 10 uA @ 3,3 V ESD - VBAT : ±8 kV /±15 kV GND : ±8 kV / ±15 kV ANT : ±8 kV / ±15 kV Couvercle : ±8 kV / ±15 kV UART : ±2 kV / ±4 kV Autres : ±2 kV / ±4 kV Sensibilité Capture à froid : -148 dBm Capture à départ différé : -156 dBm Re-capture : -160 dBm Poursuite : -162 dBm Température de fonctionnement - -40°C à 85°C Température de stockage - -50°C à 125°C
