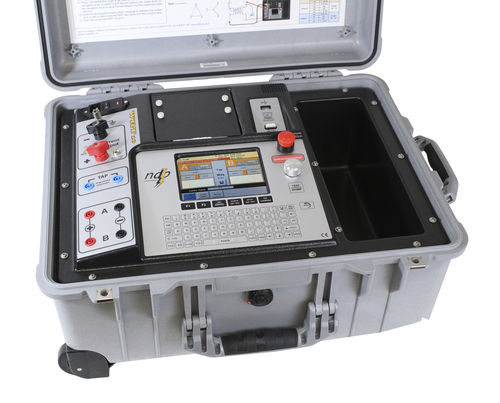

Appareil de test anti-effraction WRT-10 & WRT-10D

motoriséde bobine

Le WRT-10 est un testeur de résistance d'enroulement de haute précision conçu pour les transformateurs de puissance et application de gros moteurs électique. Application L'essais de résistance d'enroulement est un élément important de l'entretien d'un transformateur de puissance ou d'un programme d'assurance qualité de fabrication. Les transformateurs et les gros moteurs sont soumis à des vibrations, surcharges et environnements avec de grandes variations de température. Les mesures de résistance d'enroulement peuvent assurer que les connections sont fait correctement et qu'il n'a pas de présence d'ouverture ou de court-circuit. Le chargeur de prises d'un transformateur de puissance est un élément particulièrement critique d'un système d'alimentation. Le WRT est très efficace pour détecter les anomalies de chargeur de prise. Operation Le WRT-10 injecte un courant CC dans les enroulements et mesures la chute de tension. L'insturment calcule la résistance R= E / I. Le défi dans les mesures de résistance d'enroulement c'est que la tension aux bornes d'une inductance est définie par V = L (di/dt), ou l'inductance de l'enroulement (di/dt) est le taux de variation du courant. Par conséquent, de petite variations dans le courant causera des ondulations ou une mauvaise régulation et peut rendre impossible la mesure de résistance. Le signal source hautement filtré et régulé du WRT-10 permet de mesurer efficacement et précisément la résistance d'enroulement des très gros transformateur de puissance.
