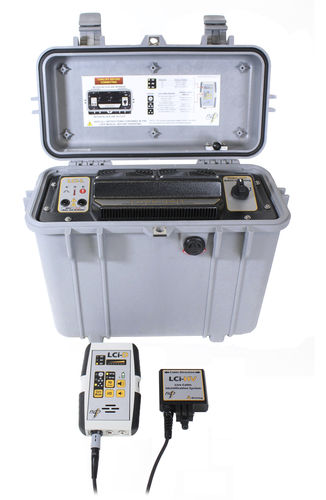

Identificateur de câbles LCI

Le fonctionnement On branche d’abord l’émetteur LCI-E au secondaire du transformateur de distribution, afin d’identifier le câble de distribution moyenne tension à n’importe quel endroit entre le transformateur et sa source. Le LCI est utilisé sur des câbles de distribution isolés. L’appareil permet d’identifier le bon câble avant la mise hors tension en vu d’une intervention et permet ainsi de sauver temps et argent. Il permet également l’identification d’un système triphasé sous tension en identifiant un de ses conducteurs. Le LCI comprend deux composantes principales : Un émetteur, qui soutire un courant à une fréquence spécifique, qui ne peut être détecté que sur la section du câble comprise entre la source et le point de raccordement de l’émetteur (transformateur). La détection est possible sur des câbles sous fortes charges. Un détecteur, qui identifie le courant soutiré par l’émetteur. Le détecteur utilise un capteur magnétique situé sur le bout du boîtier et effectue un filtrage des harmoniques réseaux.
