Actionneur linéaire BG series

électriqueà vis à billesen acier

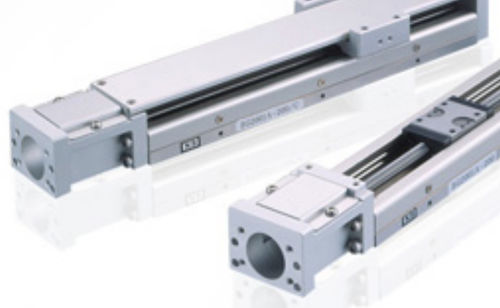

Le type NB BG est un actionneur compact à vis à billes à axe unique qui intègre un guide de glissement et une vis à billes de précision. Le type BG offre des dimensions compactes et est plus performant que les TABLEAUX DE POSITIONNEMENT conventionnels. Ceci est rendu possible par un rail de guidage unique en forme de "U" et un bloc coulissant qui fournit les fonctions multiples d'un bloc de guidage et d'un écrou de vis à billes combinés en une seule unité. Le rail de guidage en forme de "U" offre une grande rigidité contre le moment de flexion. Cette caractéristique structurelle permet d'intégrer le cadre de machines ou d'équipements et peut être utilisée en porte-à-faux. En outre, le bloc de guidage contient 4 circuits à billes qui offrent une capacité de charge élevée, une grande précision et une grande rigidité. Réglage libre L'intégration du guide de glissement et de la vis à billes de précision élimine les réglages de précision complexes et réduit considérablement le temps d'installation. Haute rigidité le rail de guidage en forme de "U" offre une très grande rigidité malgré sa configuration compacte et peut être utilisé pour les applications en porte-à-faux. Haute Précision Le type BG contient quatre circuits de billes et des rainures de billes à quatre points de contact qui contribuent à sa grande rigidité. La combinaison d'un rail de guidage rectifié avec précision, d'un bloc coulissant et d'une vis à billes de précision offre une grande précision de positionnement.
