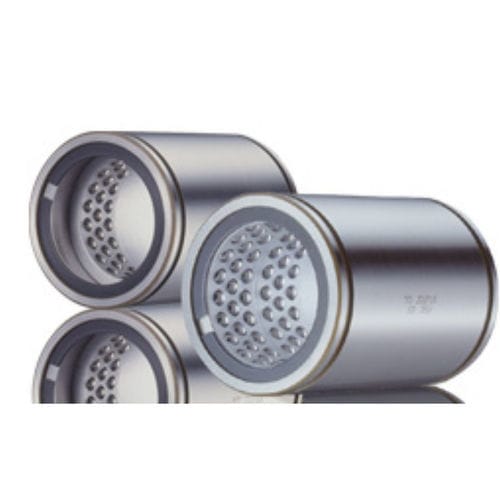

Douille de guidage linéaire à billes SR series

lisseen acieraluminium

Le roulement NB STROKE BUSH est un roulement à mouvement linéaire et rotatif utilisant le mouvement rotatif d'éléments à billes entre un cylindre extérieur et un arbre. Il est compact et peut supporter des charges élevées. La bague de retenue est faite d'un alliage de métal léger avec une haute résistance à l'usure. Un mouvement régulier est obtenu dans des conditions de haute vitesse et de forte accélération. Bien que le mouvement linéaire soit limité à une longueur de course spécifique, le mouvement combiné de rotation et de course est obtenu avec une résistance de friction très faible. Le NB STROKE BUSH peut être utilisé de manière pratique dans une variété d'applications. Le dispositif de retenue de la douille NB STROKE BUSH positionne les éléments à billes selon une disposition en zigzag. La surface intérieure du cylindre extérieur est finie par une rectification de précision, ce qui permet un mouvement en douceur des éléments à billes. Chacun des éléments à billes est maintenu dans un trou séparé et un mouvement régulier est obtenu pour le mouvement rotatif et le mouvement linéaire. Le dispositif de retenue se déplace sur la moitié de la longueur du mouvement linéaire, par conséquent, la longueur de la course est limitée à environ deux fois la longueur que le dispositif de retenue peut parcourir dans le cylindre extérieur. La course réelle doit être limitée à 80 % de la course maximale indiquée dans les tableaux de dimensions. Haute Précision Un acier à roulement en chrome à haute teneur en carbone est utilisé pour le cylindre extérieur. Il est traité thermiquement et rectifié pour obtenir une rigidité et une précision élevées. Poids léger et gain de place L'utilisation d'un alliage d'aluminium pour le dispositif de retenue et le cylindre extérieur à paroi mince confère à la douille NB STROKE BUSH légèreté et compacité.
