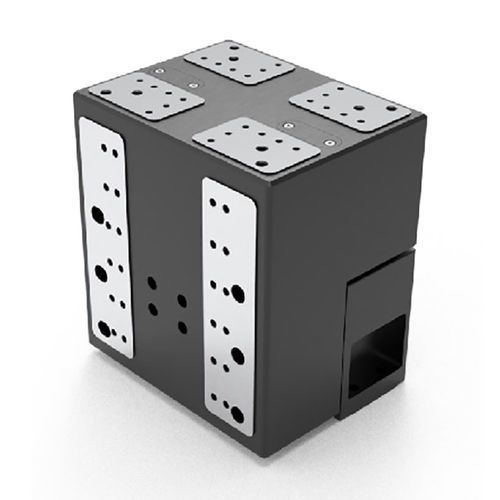

Table de positionnement linéaire SST160 series

Zverticalemotorisée

● Plage de mouvement vertical 25 ou 30 mm ● pas min à 100nm ● capacité de charge jusqu'à 6 kg ● Option codeur linéaire à mesure directe ● Entraînement par moteur pas à pas ● rails à billes croisés ● Plate-forme de translation verticale à profil bas et haute précision ● La plateforme de platine à moteur vocal vertical E-SST160-Z50 offre un mouvement de haute précision sur l'axe Z avec une résolution inférieure au micron, pour des charges allant jusqu'à 6 kg. Contrairement aux platines linéaires montées verticalement, le concept de plate-forme à haute rigidité permet un profil beaucoup plus bas avec un accès à 360 degrés à sa charge utile, tout en évitant les charges de moment qui peuvent affecter les performances des roulements et/ou la rectitude du mouvement. ● Platine d'élévation avec une excellente rectitude et planéité de mouvement ● La conception de la plate-forme verticale offre une excellente rectitude et planéité, avec de meilleures performances en tangage et en lacet par rapport aux platines de positionnement linéaire montées verticalement, où la charge en porte-à-faux peut provoquer des déflexions dans les roulements linéaires de support. ● Mouvement linéaire haute résolution avec servomoteurs vocaux E-SST160-Z50 est entraîné en interne par un moteur pas à pas, équipé de rails de guidage à billes croisées, et utilise un réseau haute résolution pour fermer la boucle, et est équipé d'un pilote haute performance pour assurer le déplacement minimum et la répétabilité de la platine de positionnement. atteindre de grandes performances. Table élévatrice à moteur pas à pas à axe Z E-SST160-Z502 (2) ● Contrôle informatique, logiciel, programmation ● Une sélection de contrôleurs de mouvement haute performance à axe unique et à axes multiples est disponible pour faire fonctionner la série de platines en Z E-ABVT-Z. Precision-stage fournit des pilotes et des logiciels pour la mise en service et la facilité d'utilisation, ainsi que des exemples de programmes dans les langages de programmation les plus courants.
