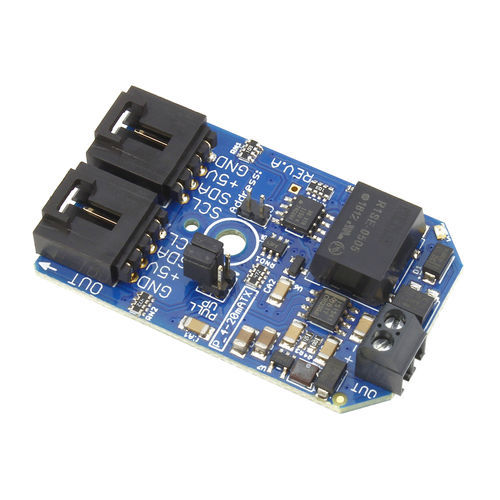

Transmetteur de signal analogique boucle de courant PR33-49

4-20 mA

Points forts - Convertisseur numérique-analogique 12 bits MCP4725 - Isolateur numérique à quatre canaux - Transmetteur à boucle de courant 4-20mA XTR115 - Transmetteur 4-20mA 2 fils à 1 canal - Alimentation isolée 12V intégrée pour alimenter les transducteurs à 2 fils - 2 dispositifs sur un bus I2C - Idéal pour le contrôle industriel - Large gamme d'alimentation de boucle 7.5V à 36V - Transmetteur de boucle de courant 4-20mA à 2 fils - Faible erreur d'étalonnage - Faible erreur de non-linéarité Cette carte d'émetteur isolé à boucle de courant 4-20mA convertit les données I2C en une sortie 4-20mA en utilisant un convertisseur numérique-analogique (DAC) de 12 bits. Ce transmetteur 4-20mA isolé à 1 canal dispose également d'une alimentation isolée intégrée qui élimine le besoin d'une alimentation externe. Cette carte d'émetteur à boucle de courant 4-20mA isolée à 1 canal utilise un émetteur à boucle de courant 4-20mA XTR115 connecté à un convertisseur numérique-analogique MCP4725. Cette carte dispose également d'une alimentation de type buck boost qui alimente la boucle 4-20mA. Le MCP4725 a un cavalier d'adresse, permettant à 2 dispositifs d'être connectés en même temps sur un seul bus I2C. Il est également possible de connecter plus de 2 dispositifs sur un bus en utilisant le multiplexeur I2C. Le transmetteur à boucle de courant 4-20mA XTR1115 embarqué dispose d'une large plage d'alimentation de la boucle de 7,5V à 36V. Ce transmetteur de boucle de courant 4-20mA possède des bornes à vis intégrées qui facilitent la connexion. Il dispose également d'une plage exposée Vref pour une référence de tension externe avec une Vref prédéfinie de 2,5V.
