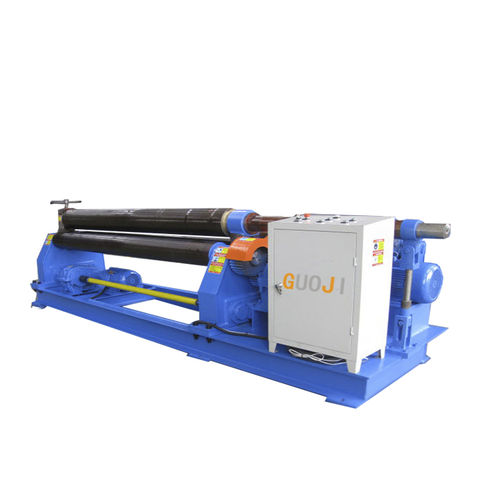

Rouleuse à 3 rouleaux GJW11-16X2500

électrique

Le laminoir mécanique symétrique à 3 cylindres possède 3 cylindres disposés symétriquement et le cylindre supérieur est situé au centre des deux cylindres inférieurs. Une vis sans fin et un engrenage, ainsi qu'une tige filetée et une vis auxiliaire, sont utilisés pour entraîner les cylindres dans un mouvement vertical. L'engrenage du réducteur de vitesse principal est utilisé pour engrener les engrenages des deux cylindres inférieurs pour la rotation afin de fournir un couple pour le laminage de la plaque métallique. La plaque métallique est située entre les trois cylindres de travail (deux cylindres inférieurs et un cylindre supérieur) et ensuite continuellement pliée sous la pression du cylindre supérieur et la rotation des cylindres inférieurs pour générer une déformation plastique permanente sur la plaque afin de laminer la plaque à la forme requise telle que le cylindre, le cylindre conique ou l'arc. Caractéristiques structurelles 1、Machine à rouler les plaques symétriques mécaniques à 3 rouleaux. 2、La machine est composée de deux parties principales, il y a des parties de travail et des parties de transmission. Les pièces de travail comprennent deux rouleaux inférieurs et un rouleau supérieur avec des roulements à rouleaux. Le rouleau inférieur est le cabestan, le rouleau supérieur est le rouleau entraîné. La hauteur du rouleau supérieur peut être réglée librement. Par ailleurs, la partie transmission comprend le moteur principal, la boîte de réduction, etc. 3、Le moteur principal entraîne la boîte de réduction principale, et ensuite la boîte de réduction principale entraîne le rouleau inférieur. La direction de la rotation du rouleau inférieur peut être contrôlée par le moteur principal. 4、Le moteur secondaire entraîne la boîte de réduction secondaire, puis le rouleau supérieur peut effectuer un mouvement vertical.
