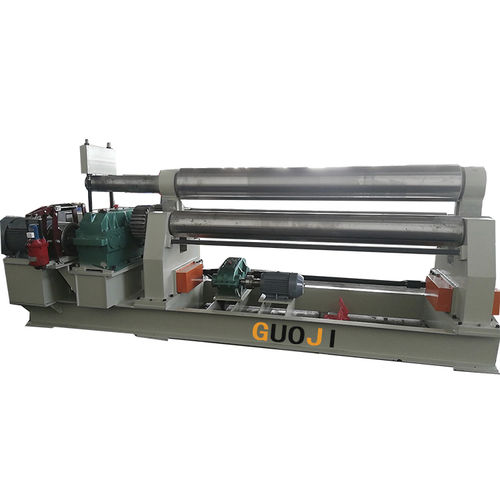

Rouleuse à 3 rouleaux GJW11-20X2500

électrique

Le laminoir mécanique symétrique à 3 cylindres comporte 3 cylindres disposés symétriquement et le cylindre supérieur est situé au centre des deux cylindres inférieurs. Une vis sans fin et un engrenage, ainsi qu'une tige filetée et une vis auxiliaire, sont utilisés pour entraîner les cylindres dans un mouvement vertical. L'engrenage du réducteur de vitesse principal est utilisé pour engrener les engrenages des deux rouleaux inférieurs pour la rotation afin de fournir un couple pour le laminage de la plaque La plaque métallique est située entre les trois rouleaux de travail (deux rouleaux inférieurs et un rouleau supérieur) et ensuite continuellement pliée sous la pression du rouleau supérieur et la rotation des rouleaux inférieurs pour générer une déformation plastique permanente sur la plaque afin de laminer la plaque à la forme requise telle que le cylindre, le cylindre conique ou l'arc L'inconvénient du laminoir mécanique symétrique à 3 rouleaux est que l'extrémité de la plaque ne peut pas être pliée au préalable. Caractéristiques structurelles 1、Machine à rouler les tôles symétriques mécanique à 3 rouleaux. 2、La machine est composée de deux parties principales, il y a des parties de travail et des parties de transmission. Les pièces de travail comprennent deux rouleaux inférieurs et un rouleau supérieur avec des roulements à rouleaux. Le rouleau inférieur est le cabestan, le rouleau supérieur est le rouleau entraîné. La hauteur du rouleau supérieur peut être réglée librement. En outre, la partie transmission contient le moteur principal, la boîte de réduction, etc. 3、Le moteur principal entraîne la boîte de réduction principale, et ensuite la boîte de réduction principale entraîne le rouleau inférieur. Le sens de rotation du rouleau inférieur peut être contrôlé par le moteur principal. 4、Le moteur secondaire entraîne la boîte de réduction secondaire, puis le rouleau supérieur peut effectuer un mouvement vertical.
