Capteur de pression absolue JC-UC2
de videcapacitif

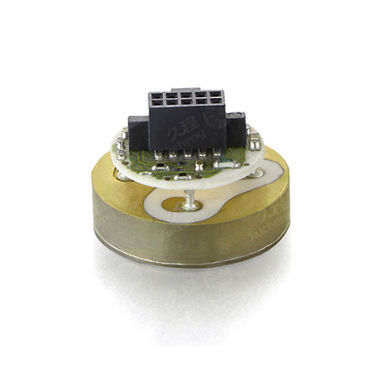

Capteur de pression absolue - JC-UC2 - NANJING JIUCHENG TECHNOLOGY CO., LIMITED - de vide / capacitif
Capteur de pression absolue - JC-UC2 - NANJING JIUCHENG TECHNOLOGY CO., LIMITED - de vide / capacitif
Capteur de pression absolue - JC-UC2 - NANJING JIUCHENG TECHNOLOGY CO., LIMITED - de vide / capacitif - image - 2
Capteur de pression absolue - JC-UC2 - NANJING JIUCHENG TECHNOLOGY CO., LIMITED - de vide / capacitif - image - 3
Capteur de pression absolue - JC-UC2 - NANJING JIUCHENG TECHNOLOGY CO., LIMITED - de vide / capacitif - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
absolue, de vide
Technologie
capacitif
Température de process

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Description

JC-UC2 Capteur de pression capacitif en céramique Principe de mesure Le capteur de pression capacitif céramique sec Ceracore JC-UC2 est en Al2O3 (99,9 %), un matériau céramique hautement résistant à de nombreux gaz et liquides agressifs. Les composants cylindriques en céramique (diaphragme, corps du compteur) sont liés pour former un élément de capteur de pression très résistant et hermétique. Avec les capteurs de pression absolue, le vide de 3,0 x 10-6 mbar créé lors du processus de production entre la membrane et le corps du compteur reste en permanence. Cela permet de mesurer la pression en fonction du vide. Avec les capteurs de pression manométrique, l'arrière du diaphragme est ventilé, c'est-à-dire que ce capteur mesure la pression manométrique par rapport à la pression atmosphérique. Électriquement, l'élément du capteur représente un condensateur à plaques dont la variation de capacité est la dimension de la variation de pression. Le procédé de mesure capacitif répond aux exigences les plus élevées en matière de résolution et de reproductibilité. Avec le comportement sans hystérésis du matériau Al2O3, il est à la base des excellentes spécifications du capteur. De plus, le capteur de pression capacitif céramique Ceracore JC-UC2 est une cellule de mesure sèche, c'est-à-dire qu'il n'y a pas de membrane de séparation ou de fluide de remplissage qui pourrait influencer la mesure. Un autre avantage du capteur capacitif céramique est sa grande résistance aux surcharges. Après suppression de la surcharge, il revient à sa position initiale sans dommage ni hystérésis.

---
