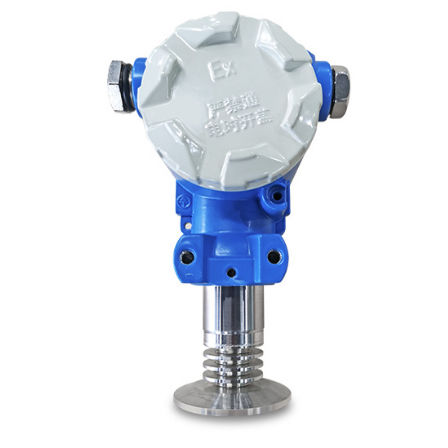

Transmetteur de pression relative JC680

absoluepiézorésistifanalogique

JC680 Transmetteur de pression anti-explosion à haute température Introduction Pour le capteur de pression piézorésistif général, les quatre résistances de détection de force de son pont de Wheatstone sensible pour le contrôle et la mesure sont fabriquées à l'aide de la technologie IC. Les résistances sont isolées les unes des autres par une jonction PN. La température de fonctionnement la plus élevée est seulement 125℃ en raison de la limitation de la résistance à la température de la jonction PN. Cependant, la performance du capteur a été fortement détériorée après que la température ait dépassé 100℃ car la fuite de courant inverse de la jonction PN augmente avec l'exposant de la température, ce qui limite la plage de température disponible pour le capteur piézorésistif conventionnel. L'utilisation de la technologie des couches épaisses pour fabriquer une résistance de détection de force peut étendre la température de fonctionnement jusqu'à 125℃ ; l'utilisation de la technologie SOI en silicium multicristallin pour fabriquer une résistance de détection de force peut étendre la température de fonctionnement jusqu'à 150℃ ; l'utilisation de la technologie SOS traditionnelle et de la technologie SOI avancée peut étendre la température de fonctionnement jusqu'à 180°C-350°C. L'utilisation du dernier matériau de détection de force haute température SiC en phase β, combinée à la technologie SOI, permet d'augmenter la température de fonctionnement jusqu'à 450℃ ~ 850℃. Le transmetteur de pression haute température anti-explosion JC680 est assemblé selon un processus strict utilisant un capteur de pointe international, soutenu par des éléments électroniques de haute précision.
