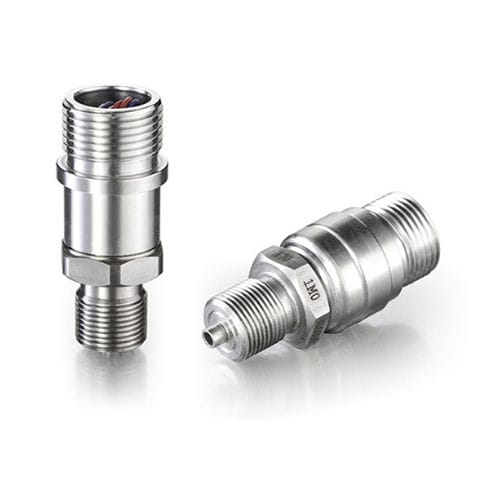

Transducteur de pression absolue JC-CE01

à membraneanalogiquefileté

JC-CE01 Capteur de pression saphir Introduction Le transducteur de pression en saphir JC-CE01 est composé d'éléments isolants monocristallins sans hystérésis, fatigue et fluage ; le saphir a une très bonne élasticité et des propriétés d'isolation (dans la limite de 1000 ° C), n'est pas sensible aux changements de température, Même dans des conditions de température élevée, il a de bonnes caractéristiques de fonctionnement ; le saphir a une forte résistance aux radiations ; et les composants sensibles aux semi-conducteurs silicium-saphir, sans dérive p-n, peuvent être utilisés dans une variété d'environnements complexes. Le capteur de pression en saphir se compose d'une double membrane : une membrane sensible à la pression et une membrane de mesure. Une membrane de circuit hétéroépitaxiale en silicium sensible à la contrainte sur le saphir est soudée à la membrane de mesure en alliage de titane. La pression mesurée est transmise au diaphragme de mesure. Sous l'action de la pression, la membrane de mesure en alliage de titane génère une micro-déformation, qui fait varier la sortie du pont, et l'ampleur de la variation est proportionnelle à la pression mesurée. Ce capteur de pression en saphir présente d'excellentes caractéristiques de température et de résistance aux surcharges. JC-CE01 Capteur de pression saphir Caractéristiques * Largement sous pression range（0~40KPa~260MPa） * Température élevée range（-65℃~150℃） * Type de pression : Gauge、absolute、negative * Une grande précision, une grande stabilité * Légèreté, rentabilité, forte résistance aux radiations JC-CE01 Application du capteur de pression saphir * Navigation et construction navale * Aérospatiale * Industrie pétrolière et chimique * Centrale électrique, centrale nucléaire * Contrôle de la pression des processus industriels
