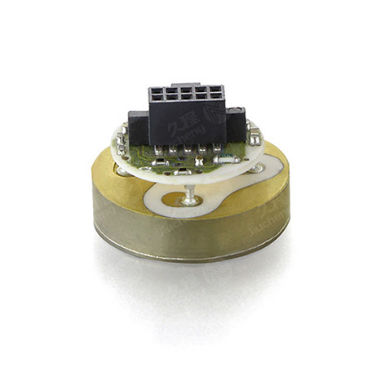

Capteur de pression absolue UCS2

capacitifrésistant à la corrosion

UCS2 Ceramic Capacitive Pressure Sensor Principe de mesure Le capteur de pression capacitif céramique Ceracore UCS2 est en Al2O3 (99,9 %), un matériau céramique très résistant à de nombreux gaz et liquides agressifs. Les composants cylindriques en céramique (diaphragme, corps du compteur) sont liés pour former un élément de capteur de pression très résistant et hermétique. Avec les capteurs de pression absolue, le vide de 3,0 x 10-6 mbar créé lors du processus de production entre la membrane et le corps du compteur reste en permanence. Cela permet de mesurer la pression en fonction du vide. Avec les capteurs de pression manométrique, l'arrière du diaphragme est ventilé, c'est-à-dire que ce capteur mesure la pression manométrique par rapport à la pression atmosphérique. Électriquement, l'élément du capteur représente un condensateur à plaques dont la variation de capacité est la dimension de la variation de pression. Le procédé de mesure capacitif répond aux exigences les plus élevées en matière de résolution et de reproductibilité. Avec le comportement sans hystérésis du matériau Al2O3, il est à la base des excellentes spécifications du capteur. De plus, le Ceracore UCS2/UC2 est une cellule de mesure sèche, c'est-à-dire qu'il n'y a pas de membrane de séparation ou de fluide de remplissage qui pourrait influencer la mesure. Un autre avantage du capteur céramique capacitif est sa grande résistance aux surcharges. Après suppression de la surcharge, il revient à sa position initiale sans dommage ni hystérésis. Capteur céramique capacitif sec Matériau céramique de base (99,9 % Al2O3) * Limite de surcharge extrêmement élevée * Absolument résistant à l'usure * Stabilité à haute température * Une grande stabilité à long terme * Pas d'hystérésis * Résistant à la corrosion
