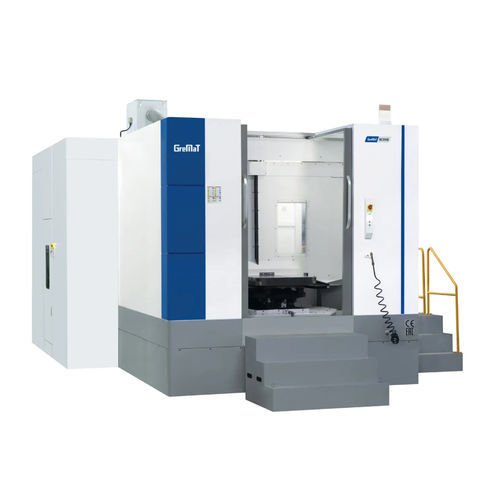

Centre d'usinage 3 axes MC800H

horizontalà colonneBT 50

La colonne de la structure en T est mobile sur l'axe X et la table de travail sur l'axe Z. Cette conception correspond à celle des aléseuses de haute précision. La table de travail porte la pièce à usiner vers la broche statique pendant l'usinage, ce qui maximise la rigidité et la précision de la broche. 1. L'analyse par la méthode des éléments finis (FEM) permet d'optimiser la conception de la machine et les avantages de la structure tout en garantissant la meilleure rigidité de la machine. La coulée standard de Meehanite et le double traitement de vieillissement garantissent une fiabilité à long terme. 2. L'unité de broche BT50-190 de grande taille offre une large gamme de capacités d'usinage, de la coupe lourde à basse vitesse aux applications de coupe de précision à haute vitesse. 3. Des guidages linéaires à rouleaux de grande taille et très résistants sont appliqués sur tous les trois axes pour un support rigide, un glissement en douceur, une précision stable et une maintenance plus aisée. 4. L'axe B de la table de travail à indexation entraînée par Sevo et le verrouillage hydraulique garantissent une vitesse d'indexation rapide et une grande rigidité de coupe. 5. La table de travail à indexation utilise un accouplement curviligne pour une indexation de haute précision. 6. Les supports de vis à billes aux deux extrémités des vis à billes des axes X-Y-Z sont préchargés pour un entraînement et un positionnement très précis. 7. La conception de la base et de la colonne de la série MC-H, où deux rails de guidage linéaire de l'axe X se trouvent sur des plans horizontaux différents, augmente la rigidité et la stabilité de l'ensemble broche-tête-colonne. Tableau Surface de la table de travail - mm - 800×800 Rainure en T (largeur x nombre x distance) - mm - 5×22T×160 Capacité Du nez de la broche à la table - mm - 45-1145 Centre de la broche à la colonne - mm - 150-1350 Broche Dimensions du trou de la broche - BT50-190 Alimentation et magasin Déplacement rapide des axes X/Y/Z - m/min - 24 Capacité/type d'ATC - Disque - 40, *60
