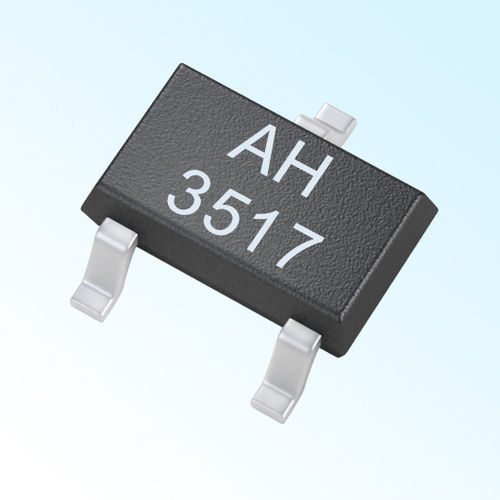

Capteur magnétique à effet Hall AH3517

linéaireSMDavec fonction de commutation

Caractéristiques Plage de tension de fonctionnement : 3.5 ~ 10.5V Sortie de tension rail à rail Courant de sortie nominal : 6 mA Signal de commutation stable sans contact mécanique ni étincelle Haute fiabilité et sécurité sans moment d'ébranlement Options de boîtier TO-92UA et SOT23-3L Développé conformément aux normes RoHS et REACH de l'UE Plan d'ensemble Le AH3517 est un circuit intégré à effet Hall à sortie de signal analogique, la tension de sortie change avec les changements du champ magnétique. Il possède des circuits intégrés tels qu'un protecteur de tension inverse, un régulateur de tension, un circuit de compensation de température, un générateur de tension Hall, un amplificateur de signal, etc. Le régulateur de tension haute performance et le circuit de compensation de température garantissent un fonctionnement stable du capteur sur une large gamme de tensions, et le circuit de protection contre les tensions inverses empêche le capteur d'être endommagé par une tension inverse. Le AH3517 est produit avec la technologie bipolaire. Il est disponible en deux types de boîtiers : SOT-23-3L (Type M), et TO-92UA (Type UA). Chaque boîtier est sans plomb (Pb), avec des leadframes 100% étain mat.
