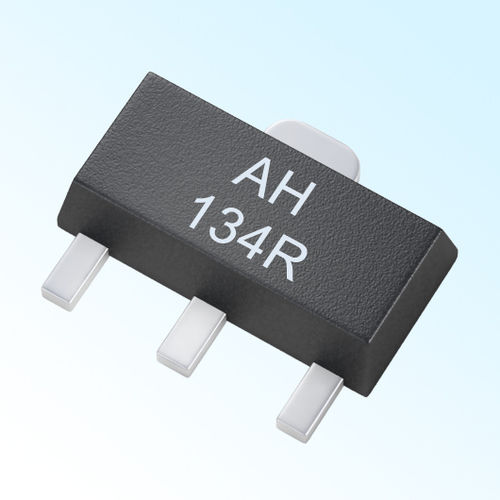

Capteur magnétique à effet Hall AH3134R

SMDavec fonction de commutation

Circuit intégré numérique unipolaire à effet Hall 1 Caractéristiques et avantages △ Sortie numérique à haute sensibilité △ Stable sur toute la plage de température △ Large plage de tension de fonctionnement : 4.5V ~ 24V △ Forte résistance aux contraintes mécaniques △ Protection contre l'inversion de l'alimentation électrique △ Sortie sans contact, sécurité et fiabilité △ Options de boîtier TO-92UA, SOT-23-3L et SOT-89 △ Développé selon les normes européennes RoHS et REACH 2 exemples d'application △ Électronique automobile, électronique grand public et électronique industrielle △ Détection du débit d'eau △ Verrouillage électronique de la colonne de direction △ Système de verrouillage des portes△ Réglage des sièges △ Mesure de la vitesse et tachymètre △ Contrôle du moteur △ Moteur DC sans balais 4 Description générale Le AH3134R est un circuit intégré Hall numérique unipolaire à sortie unique. Le capteur à effet Hall AH3134R comprend les éléments suivants sur une seule puce de silicium : protecteur de tension inverse, régulateur de tension, circuit de compensation de température, générateur de tension Hall, amplificateur de signal, trigger de Schmitt, pilote de sortie à collecteur ouvert et résistance pull-up intégrée, etc. Le régulateur de tension et le circuit de compensation de température intégrés garantissent le fonctionnement stable du capteur dans une large gamme de tensions et de températures. Le circuit de protection contre les tensions inverses empêche le capteur d'être endommagé par des tensions inverses. Le AH3134R, produit avec la technologie bipolaire, est plus stable et plus fiable. Il est disponible en trois types de boîtiers : SOT-23-3L (Type M), SOT-89 (Type S), et TO-92UA (Type UA). Chaque boîtier est sans plomb (Pb), avec des leadframes étamés à 100%
