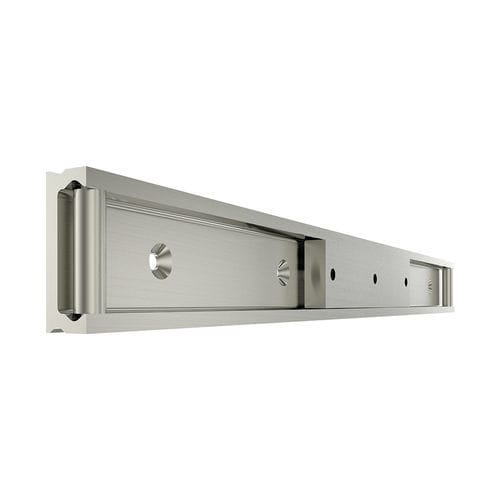

Guide linéaire à patin NTSF28Hen acierde zinc
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- à patin
- Autres caractéristiques
- en acier, de zinc
- Longueur de rail
Max: 2 000 mm
(78,74 in)Min: 150 mm
(5,91 in)- Charge
Max: 41 276 N
Min: 3 373 N
Description
- Calculez le poids net global du NTSF à l'aide des formules suivantes :
Poids du coulisseau [kg] = 0,81 [kg/m] * longueur du coulisseau [m]
Poids du guide [kg] = 1,05 [kg/m] * longueur du guide [m]
Poids de la cage [kg] = 0,4 [kg/m] * (longueur de la glissière + course/2) [m]
Poids du NTSF [kg] = poids du curseur + poids du guide + poids de la cage
- L = Longueurs disponibles [mm] : 150, 210, 290, 370, 450, 530, 610, 690, 770, 850, 930, 1010, 1170, 1330, 1490, 1650. D'autres longueurs sont disponibles sur demande jusqu'à une longueur maximale de 2000 mm.
Exemple de code : NTSF28H 290 690
Longueur du coulisseau : 290mm
Longueur des rails : 690mm
(course = 360 mm = 690 - 290 mm - longueur de la butée 2 x 20)
---
