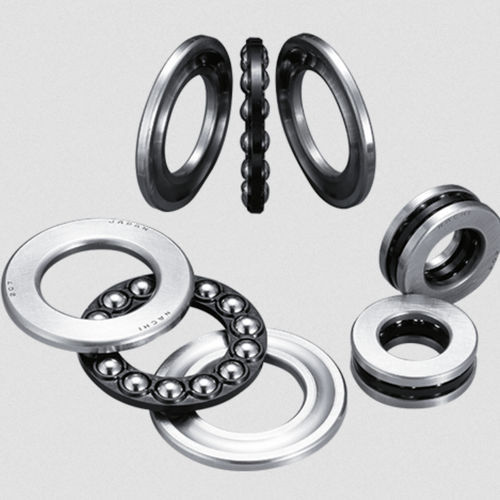

Butée à billes à double direction

à direction uniqueen laitonen acier

Les butées à billes ne peuvent supporter que des charges axiales. Les bagues de roulement montées sur l'arbre sont appelées rondelles d'arbre, et celles montées dans le logement du roulement sont appelées rondelles de logement. Les deux rondelles contiennent des rainures pour les billes. Les butées à billes sont de deux types : le type simple qui peut supporter des charges axiales dans une seule direction et le type double qui peut supporter des charges bidirectionnelles. La rondelle centrale de la butée à billes de type double est située dans une direction axiale par un épaulement d'arbre et un manchon. Les butées à billes ne sont pas adaptées à une rotation à grande vitesse car le lubrifiant est expulsé par la force centrifuge. Lorsqu'elles sont utilisées sur un arbre horizontal, une charge axiale minimale doit être appliquée. Des plaques d'acier embouti, de la résine polyamide, du laiton usiné à haute résistance ou de l'acier doux sont utilisés pour les cages. Il faut faire attention lors de la manipulation pour éviter d'endommager les anneaux séparables et l'ensemble des billes.
