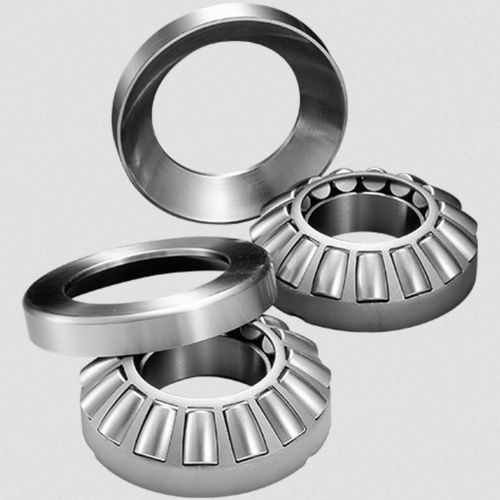

Butée à rotule sur rouleaux coniques

en acieren laitonauto-alignante

Le chemin de roulement de la rondelle de logement de ce type de roulement est sphérique avec le centre du rayon situé sur l'axe du roulement. Cette conception permet un auto-alignement du roulement. L'angle de contact est d'environ 45°, ce qui permet au roulement de supporter une charge axiale et une charge radiale faible à modérée. Les paliers de butée à rouleaux sphériques NACHI peuvent supporter des charges élevées à des vitesses faibles à modérées. En raison de leur grande capacité de charge et de leurs caractéristiques d'auto-alignement, ce type de roulement est souvent utilisé pour les machines de moulage par injection, les crochets de grue et d'autres grandes machines. Les cages sont fabriquées en laiton usiné à haute résistance ou en acier embouti.
