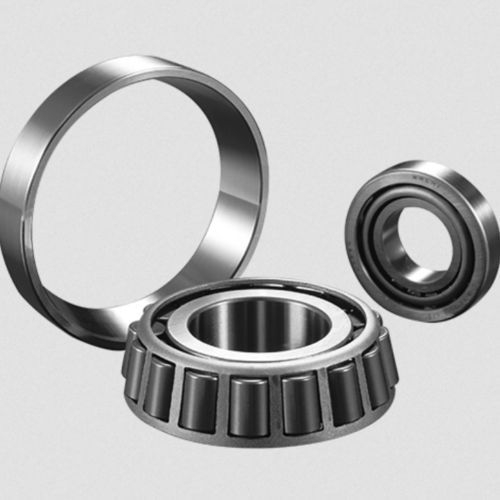

Roulement à rouleaux coniques

radialaxialà une rangée

Les chemins de roulement des bagues intérieure et extérieure et les rouleaux de ce type de roulement sont réalisés avec un cône de sorte que les plans des surfaces des chemins de roulement et de l'axe des rouleaux se rencontrent en un point. Les rouleaux sont guidés par la nervure de la face arrière du cône (bague intérieure). Un roulement à rouleaux coniques à une rangée peut supporter une charge radiale et axiale combinée. Si une charge radiale ou une charge axiale bidirectionnelle doit être supportée, une paire de roulements doit être utilisée dans un montage "face à face" ou "dos à dos". Les roulements à rouleaux coniques sont séparables en trois parties : bague extérieure, bague intérieure et ensemble de rouleaux. L'ensemble bague intérieure et rouleaux non séparables est appelé "cône", et la bague extérieure est appelée "cuvette". Le jeu interne est établi lors du montage par le positionnement axial du cône par rapport à la coupelle. Ce type de roulement peut être utilisé dans une situation de précharge pour obtenir une plus grande rigidité et une meilleure précision de fonctionnement de l'arbre.
