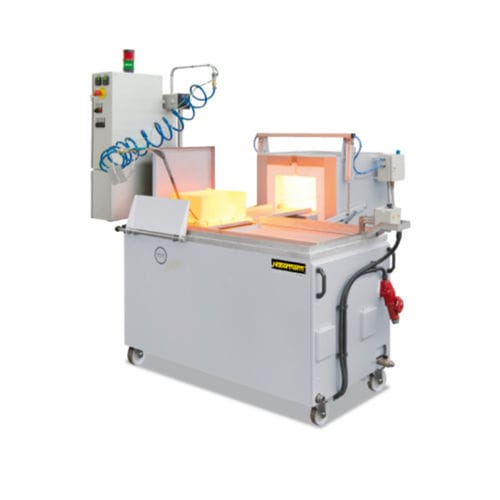

Machine de trempe semi-automatique SHS 41

Ce système compact semi-automatique convient pour la mise en chauffe dans une atmosphère protectrice suivie d‘une trempe rapide de la pièce dans l‘huile ou l‘eau. Il est ainsi possible de recuire et de tremper rapidement des pièces de grand format sous gaz protecteur. Il se compose d‘un four chambre N 41/H avec porte à ouverture pneumatique, d‘un plateau de chargement ainsi que d‘un bac pour bain d‘huile sur roulettes. Ce bain est équipé d‘un dispositif d‘abaissement pneumatique intégré, d‘un caillebotis avec cloche sous gaz, d‘un dispositif de maintien pour la cloche et d‘un système d‘aspiration des fumées et d‘une trappe pour pièger les flammes. Placer la pièce sur le caillebotis et la recouvrir de la cloche à gaz. Après la purge avec du gaz protecteur, placer la cloche à gaz et le caillebotis dans le four chambre. Une fois le traitement thermique terminé, retirer la charge du four et la placer sur l’ascenseur du bac huile. La cloche se fixe au dispositif de maintien et la grille de chargement s'abaisse pneumatiquement. Pour obtenir une trempe homogène et rapide, le dispositif d'ascenseur pneumatique fait monter et descendre la charge dans le bain d'huile. Quand l'opération est terminée, la charge est déplacée jusqu'en position de prélèvement. Ce système économique peut être utilisé pour les process de trempe qui ne peuvent sinon être réalisés que dans des installations complexes. • Four à chambre N 41/H • Ouverture de porte pneumatique par pédale • Plateau de chargement • Bac pour bain d'huile sur roulettes • Dispositif d'ascenseur pneumatique • Chauffage du bain d'huile • Indicateur de la température de l'huile • Porte-charge et cloche à gaz
