SoM Dual Core MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™Bus CAN

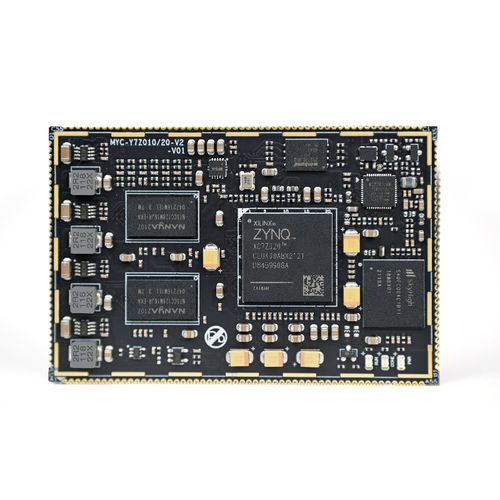

Le SOM et la carte de développement MYC-Y7Z010/20-V2 sont construits sur la plateforme Xilinx Zynq 7010/20, dotée d'un processeur Cortex-A9 à double cœur. Les composants PS (ARM) et PL (FPGA) utilisent la communication par bus AXI à grande vitesse sur la puce avec une bande passante de classe gigabit, ce qui permet de surmonter efficacement le goulot d'étranglement de la communication des architectures ARM+FPGA traditionnelles. En outre, la partie PL (FPGA) permet une configuration souple d'interfaces périphériques riches, notamment des ports série, des ports Ethernet, des interfaces vidéo, etc. pour répondre aux besoins d'expansion des applications Ethernet industrielles. Le MYC-Y7Z010/20-V2 SOM est un système sur module (SOM) de qualité industrielle basé sur le SoC de la famille Xilinx Zynq-7000, disponible en version XC7Z020 ou XC7Z010. Il intègre le dispositif Zynq-7020 ou Zynq-7010, 512MB DDR3 SDRAM, 4GB eMMC, 16MB quad SPI Flash, un Gigabit Ethernet PHY et un chien de garde externe sur la carte et fournit une interface d'expansion 1.27mm 180-pin Castellated-Hole pour permettre un grand nombre de signaux d'E/S pour les périphériques ARM et les E/S FPGA à être étendus à votre carte de base. Le module est prêt à fonctionner sous Linux et supporte une large température de fonctionnement allant de -40 à +85 Celsius, ce qui est idéal pour les applications industrielles embarquées. MYIR fournit une carte de développement MYD-Y7Z010/20-V2 pour évaluer le SOM MYC-Y7Z010/20-V2, qui utilise le MYC-Y7Z010/20-V2 comme carte de contrôle en peuplant le SOM sur sa carte de base par le biais d'une interface Castellated-Hole à 180 broches au pas de 1,27 mm. La carte de base dispose d'un riche ensemble d'interfaces périphériques, notamment des ports série, un port USB Host, trois ports Gigabit Ethernet, CAN, un emplacement pour carte TF, JTAG, etc.
