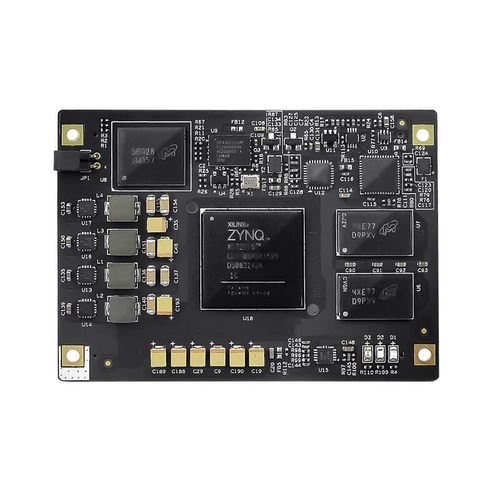

SoM ARM Cortex-A9 MYC-C7Z015

Xilinx® Zynq® Ultrascale+™Bus CANDDR3 SDRAM

Basé sur le processeur Xilinx Zynq-7015, double Cortex-A9+FPGA entièrement programmable ; l'unité PS (ARM) et l'unité PL (FPGA) utilisent la communication par bus AXI à grande vitesse sur la puce, une bande passante de plusieurs gigabits, ce qui permet d'éliminer le goulot d'étranglement de la communication de l'architecture ARM+FPGA traditionnelle, grâce à la configuration flexible de la partie PL (FPGA) de riches interfaces périphériques, telles que le port série, le port Ethernet, l'interface vidéo, etc. Le MYC-C7Z015 est un système sur module (SOM) basé sur le système sur puce programmable Xilinx XC7Z015 (Z-7015) qui fait partie de la famille Xilinx Zynq-7000. Il intègre un processeur ARM Cortex-A9 à double cœur avec une logique FPGA Xilinx de la série 7, quatre émetteurs-récepteurs SerDes à 6,25 Gbps et un bloc intégré PCIe Gen2 x 4. Le module MYC-C7Z015 embarque 1 Go de DDR3 SDRAM, 4 Go d'eMMC, 32 Mo de Flash quad SPI, un Gigabit Ethernet PHY, un USB PHY et un chien de garde externe. Il fournit un grand nombre de signaux d'E/S pour les périphériques ARM et les E/S FPGA via deux connecteurs carte à carte 140 broches au pas de 0,8 mm, ce qui est idéal pour votre prochaine conception embarquée. La carte de développement MYD-C7Z015 intègre le processeur ARM Cortex-A9 Dual-core Xilinx XC7Z015 avec le FPGA Xilinx 7-series, avec une interface PCIe et une interface de module émetteur-récepteur SFP sur la carte de base pour l'expansion de périphériques à grande vitesse. La carte utilise le SOM MYC-C7Z015, incorporant des composants essentiels tels que le processeur Zynq-7015, 1GB DDR3 SDRAM, 4GB eMMC, 32MB quad SPI Flash, un Gigabit Ethernet PHY, un USB PHY et un chien de garde externe
