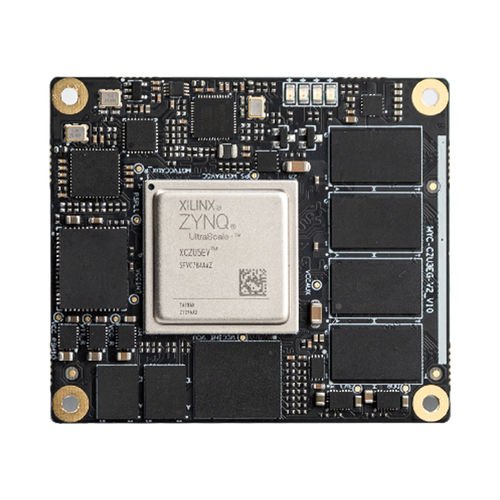

SoM Arm® Cortex®-A53 Quad-core MYC-CZU3E series

HDMIDisplayPortSATA

MYC-CZU3EG/ZU4EV/ZU5EV-V2 SOM et carte de développement, basés sur le processeur entièrement programmable XILINX MPSoC, le premier SOC adaptatif hétérogène de l'industrie, 4 cœurs Cortex-A53 (jusqu'à 1,5ghz) +FPGA+GPU+VideoCodec (série EV uniquement), double cœur Arm Cortex-R5F 16nm FinFET+ Logique programmable, Arm Mali™-400MP2, codec vidéo H.264/H.265, codec vidéo, puissance sans précédent. Le MYC-CZU3EG/4EV/5EV-V2 est un puissant système sur module (SOM) MPSoC basé sur Xilinx Zynq UltraScale+ ZU3EG ou ZU4EV ou ZU5EV qui comprend un processeur d'application 64 bits ARM Cortex-A53 à quatre cœurs cadencés à 1,2 GHz, un processeur ARM Cortex-R5 en temps réel à deux cœurs cadencés à 600 MHz, un GPU embarqué Mali400 et un riche tissu FPGA. Il dispose d'une configuration de mémoire par défaut de 4 Go DDR4, 4 Go eMMC et 128 Mo QSPI Flash à bord, ainsi que d'un PHY Ethernet, d'un PHY USB et d'un module d'alimentation intégrés pour fournir des capacités de contrôle et de traitement en tant que système embarqué minimal. Il offre un accès facile aux signaux transportés vers ou depuis le MPSoC grâce à deux connecteurs Samtec Razor Beam High-Speed à 160 broches au pas de 0,5 mm. La carte de développement MYD-CZU3EG/4EV/5EV-V2, équipée du SOM MYC-CZU3EG/4EV/5EV-V2 de MYIR, offre une plate-forme complète pour l'évaluation et le prototypage avec les dispositifs MPSoC Xilinx Zynq UltraScale+. Disponible avec les variantes ZU3EG, ZU4EV et ZU5EV, cette configuration comprend des composants essentiels tels que la RAM DDR4, le stockage eMMC, la Flash QSPI et diverses options de connectivité telles que les PHY Ethernet et USB. Monté via des prises à grande vitesse sur la carte de base MYD-CZU3EG/4EV/5EV-V2, le SOM prend en charge de nombreux périphériques et interfaces, notamment USB 3.0, Gigabit Ethernet, CAN, emplacement pour carte TF, DisplayPort, PCIe, SATA, JTAG, HDMI, LCD, interface utilisateur ARDUINO, PMoD, FMC et quatre interfaces SFP+ (pour les MPSoC EV).
