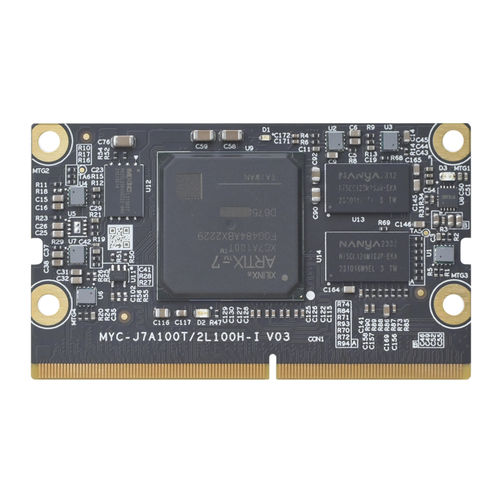

SoM AMD MYC-J7A100T

DDR3 SDRAMSPImédical

Le XC7A100T-2FGG484I est une puce FPGA de la série Artix-7, connue pour sa rentabilité, sa faible consommation d'énergie et ses performances élevées. Il offre d'abondantes ressources programmables, dont 100 000 cellules logiques, 35 000 unités de stockage FPGA et 120 broches d'E/S, ce qui le rend adapté à une large gamme d'applications. Mesurant seulement 69,6 mm sur 40 mm, le MYC-J7A100T est un système sur module (SOM) compact basé sur le puissant FPGA AMD/Xilinx XC7A100T (XC7A100T-2FGG484I), qui appartient à la famille AMD Artix-7. En outre, il intègre 512 Mo de DDR3, 32 Mo de QSPI FLASH et 32 Ko d'EEPROM. Divers signaux d'E/S sont disponibles via le connecteur MXM à 260 broches au pas de 0,5 mm, facilitant la connexion avec la carte de base standard de MYIR, la carte de développement MYD-J7A100T, ou avec les cartes de base personnalisées des utilisateurs. En outre, le SOM MYC-J7A100T fournit un total de 178 entrées/sorties FPGA, 4 paires d'interfaces d'émetteurs-récepteurs à grande vitesse GTP et une interface JTAG. Parmi les 178 entrées/sorties FPGA, 80 fonctionnent au niveau 3,3V, tandis que les 98 restantes sont configurables par l'utilisateur avec différents niveaux (1,2/1,35/1,5/1,8/2,5/3,3V). La carte de développement MYD-J7A100T comprend le SOM MYC-J7A100T et une carte de base spécialement conçue, qui fournit une plate-forme entièrement équipée pour l'évaluation et le développement de solutions basées sur les FPGA AMD/Xilinx Artix-7. Le MYD-J7A100T intègre le composant XC7A100T (XC7A100T-2FGG484I) de la série Artix-7 et étend un riche ensemble de périphériques et d'interfaces sur la carte de base par le biais de connecteurs et d'en-têtes.
