SoM M.2 2280 MYC-LT536 series

RISCarchitecture ARMARM® Cortex®-A55 Quad-core

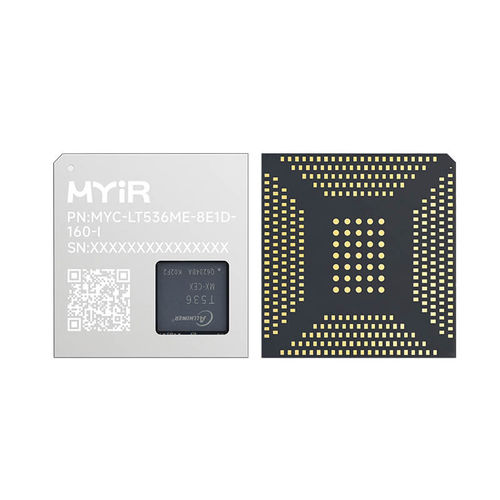

Le processeur Allwinner de la série T536 est une puce d'application de qualité industrielle basée sur l'architecture ARM, conçue spécifiquement pour les applications embarquées de haute performance et de faible consommation. Il intègre un processeur Cortex-A55 à quatre cœurs, un coprocesseur E907 et comprend un NPU 2 TOPS, un moteur graphique G2D et un VPU 4K pour le décodage et l'encodage vidéo. Mesurant seulement 43 mm sur 45 mm, le MYC-LT536 est un système sur module (SOM) compact basé sur le processeur Allwinner T536 (T536MX-CEX/T536MX-CEN2). Il est doté d'un processeur ARM Cortex-A55 quadricœur cadencé à 1,6 GHz et d'un MCU RISC-V E907 cadencé à 600 MHz. Le module prend en charge un NPU 2Tops (uniquement pour le T536MX-CEN2), des graphiques 2D et un VPU pour les capacités de codage vidéo HD 4K. Le MYC-LT536 intègre le processeur T536 et offre des options embarquées de mémoire LPDDR4 de 1GB/2GB/4GB, de stockage eMMC de 8GB/16GB/32GB, d'une EEPROM de 32Kbit et d'un circuit intégré de gestion de l'alimentation (PMIC). Il est doté d'une interface d'extension à 381 broches dans un boîtier LGA, ce qui simplifie le soudage sur les cartes de base. Cette interface permet à la carte de base d'acheminer la plupart des signaux d'E/S vers et depuis le SOM. MYIR fournit la carte de développement MYD-LT536 pour évaluer le SOM MYC-LT536. Cette carte est assemblée en soudant le MYC-LT536 sur une carte de base qui sert de carte d'extension spécialement conçue pour être utilisée avec le SOM MYC-LT536. Elle est équipée de deux interfaces USB2.0, d'une interface de débogage USB Type-C, de deux interfaces Gigabit Ethernet, d'une interface USB vers Ethernet 10/100Mbps, d'une interface Local Bus, d'un module WiFi/Bluetooth, d'un emplacement pour carte Micro SD et d'une interface SSD NVMe PCIe M.2 2280. La carte dispose également d'un ensemble diversifié d'interfaces multimédia, telles qu'une interface d'affichage LVDS et une interface audio.
