SoM ARM® Cortex™ A7 Quad Core MYC-YT113X series

carte micro SDcarte SIMBus CAN

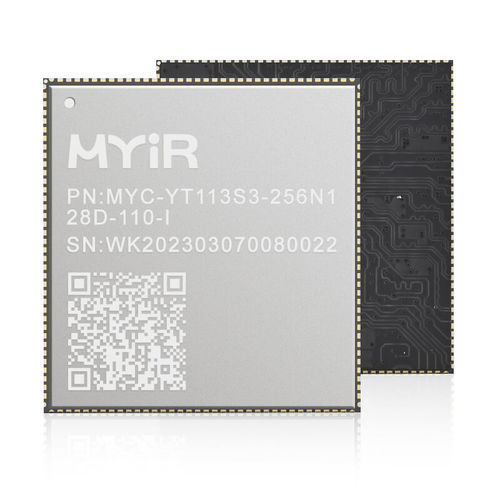

Processeur T113-S3 à double cœur A7@1.2GHz, adapté aux passerelles bon marché et aux produits d'affichage commerciaux, avec une interface multimédia riche MIPI-DSI/RGB/LVDS/CSI parallèle, supportant l'affichage 1080P@60FPS ; en outre, interface de caméra (Parallel-CSI), interface d'affichage (MIPI-DSI/LVDS/RGB), interface USB2.0, interface CAN, Gigabit Ethernet et autres interfaces. Mesurant seulement 37 mm par 39 mm, le MYC-YT113X est un SoM ARM embarqué à faible coût basé sur le processeur Allwinner T113-S3 qui comprend un MPU ARM Cortex-A7 bicœur jusqu'à 1,2 GHz avec 128 Mo DDR3 intégrés, un DSP HiFi4 monocœur, un moteur vidéo robuste et une large gamme de périphériques tels que Gigabit Ethernet, 2 x CAN, 2 x USB2.0, 6 x UART, etc. Le MYC-YT113X utilise toutes les caractéristiques du processeur T113-S3 et dispose de configurations standard pour 256 Mo de mémoire Flash Nand ou 4 Go de mémoire externe eMMC. Un certain nombre de périphériques et de signaux d'E/S sont accessibles via l'interface d'expansion à 140 broches (Castellated-Hole) au pas de 1,0 mm. Il est capable d'exécuter Linux et convient à des applications telles que l'IHM, l'automatisation industrielle, les terminaux d'affichage et de contrôle. MYIR fournit la carte de développement MYD-YT113X pour évaluer le MYC-YT113X. Elle tire pleinement parti du MPU Allwinner T113-S3 pour explorer un riche ensemble de périphériques et d'interfaces sur la carte de base, notamment des ports série, un Gigabit Ethernet, deux USB 2.0 HOST et un USB 2.0 OTG, un emplacement pour carte Micro SD, un connecteur M.2 pour module 4G/5G LTE basé sur l'USB avec deux supports de carte SIM, un module WiFi basé sur l'USB 2.0, un en-tête d'extension GPIO/I2C/UART/SPI/CAN, une entrée/sortie audio et une interface d'affichage LVDS.
