Le SOM MYC-JX8MMA7 et la carte de développement sont basés sur l'architecture ARM+FPGA. L'extrémité FPGA est utilisée pour réaliser l'acquisition et le traitement de données à grande vitesse, l'extrémité ARM est utilisée pour réaliser le traitement de données, le contrôle, la communication et l'affichage.

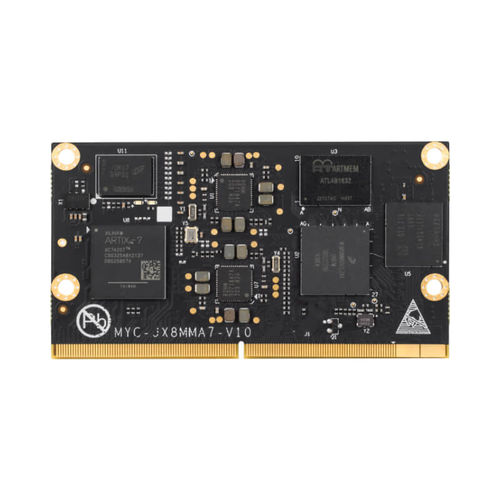

Mesurant 82 mm sur 45 mm, le MYC-JX8MMA7 SOM adopte l'architecture de traitement du système embarqué ARM+FPGA. Il s'agit d'un système sur module (SOM) compact basé sur un processeur ARM Cortex-A53 à quatre cœurs de 1,8 GHz de NXP i.MX 8M Mini et un processeur Cortex-M4 de 400 MHz, ainsi que sur un FPGA Xilinx XC7A25T Artix-7 intégré. Le SOM tire pleinement parti du MPU ARM pour fournir de puissantes capacités multimédias pour le traitement des données, le contrôle, la communication et l'affichage, ainsi que suffisamment de ressources FPGA pour l'acquisition de données à grande vitesse, le traitement et l'expansion du module AD.
La carte de développement MYD-JX8MMA7 constitue une plate-forme d'évaluation complète pour le SOM. De nombreuses interfaces périphériques sont intégrées à la carte de base, comme deux USB Host et un OTG, un Gigabit Ethernet, deux interfaces réseau SFP, une interface de module WiFi/Bluetooth, une interface de module 5G M.2 Key B basée sur USB 2.0, des interfaces d'affichage LVDS et HDMI, des interfaces CSI MIPI et parallèle, audio, un en-tête d'extension UART/I2C/SPI/GPIO 2x 20 broches compatible avec l'interface Raspberry Pi, etc.
Les informations logicielles pour le SOM MYC-JX8MMA7 et la carte de développement comprennent, sans s'y limiter, U-boot, Linux, tous les codes sources des pilotes de périphériques et les outils de développement du système MEasy HMI V2.0 basés sur QT5. La documentation comprend des manuels de produits, des manuels d'utilisation du matériel, des guides de conception du matériel, des schémas PDF de la carte de base, ainsi que des guides d'évaluation et de développement du logiciel Linux
---
