SoM M.2 2280 MYC-C8MMX-V2 series

ARM Cortex-M4NXP i.MX8M MiniArm® Cortex®-A53 Quad-core

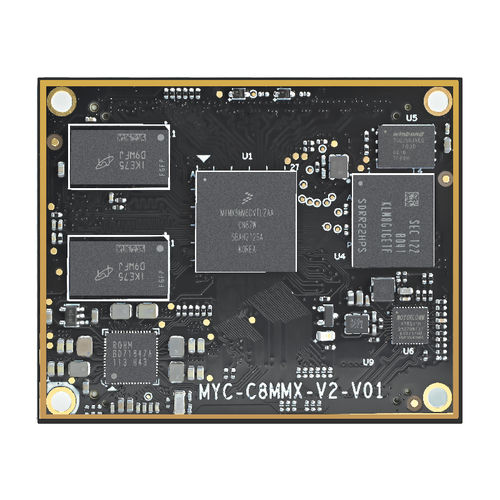

L'i.MX 8M Mini est construit à l'aide de la technologie de processus FinFET 14LPC avancée, offrant des vitesses plus rapides et une meilleure efficacité énergétique. Avec le soutien de la certification de qualité commerciale et industrielle, ainsi que le plan d'approvisionnement à long terme de NXP pour les produits, la famille i.MX 8M Mini peut être utilisée dans toutes les applications industrielles et IoT à usage général. Mesurant 60 mm par 49 mm, le SOM MYC-C8MMX-V2 est un module CPU ARM embarqué à faible coût basé sur le premier processeur d'applications multicœur embarqué de NXP, i.MX 8M Mini, qui comprend un processeur ARM Cortex-A53 quadricœur jusqu'à 1,8 GHz plus un processeur Cortex-M4 à 400 MHz, combinant la technologie de processus FinFET 14LPC avancée pour fournir plus de vitesse et une efficacité énergétique améliorée. Il dispose de 2 Go de mémoire DDR4, de 8 Go de mémoire eMMC et de 32 Mo de mémoire flash QSPI par défaut, ainsi que d'un GigE PHY et d'un PMIC intégrés. Un certain nombre de signaux périphériques et d'E/S sont accessibles via deux connecteurs d'extension carte à carte à 100 broches au pas de 0,8 mm. MYIR propose la carte de développement MYD-C8MMX-V2 pour évaluer le SOM MYC-C8MMX-V2. La carte de base a exploité les grandes capacités média du mini-processeur i.MX 8M pour fournir des interfaces MIPI-DSI, MIPI-CSI, LVDS et des ports d'entrée/sortie audio. Elle dispose également d'une forte connectivité de communication avec 2 ports USB 2.0 Host et 1 port Micro USB 2.0 Host/Device, Gigabit Ethernet, un emplacement pour carte MicroSD, une interface Mini PCIe basée sur l'USB pour le module 4G LTE, WiFi/Bluetooth et une interface NVMe PCIe M.2 2280 SSD. Le SOM MYC-C8MMX-V2 et la carte de développement comprennent des données logicielles telles que Linux, Ubuntu et Edge, ainsi que le code source de tous les pilotes de périphériques et les outils de développement connexes. La documentation comprend des manuels de produits, des manuels d'utilisation du matériel, des guides de conception du matériel
