Convertisseur DC/DC circuit intégré MYRGP080060B21RC

abaisseurnon-isolémini

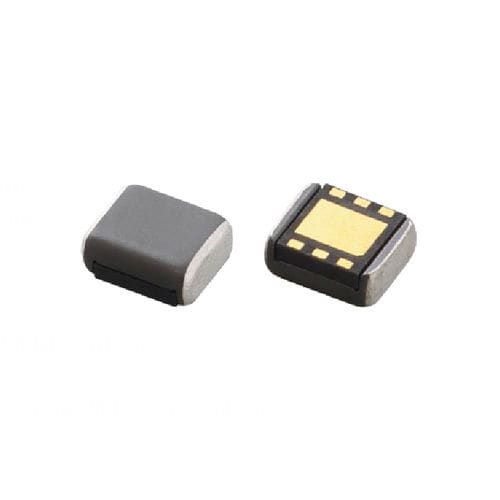

La série MYRGP-W/B est un mini-convertisseur DC/DC synchrone abaisseur de tension qui intègre un inducteur et un circuit intégré de contrôle dans un boîtier minuscule (2.5mm×2.0mm, H=1.0mm). Une alimentation stable avec un courant de sortie de 600mA est configurée en utilisant seulement deux condensateurs connectés à l'extérieur. La tension de fonctionnement est comprise entre 2.0V et 6.0V. La tension de sortie est réglée en interne dans une plage de 0,8V à 4,0V par incréments de 0,05V. Le dispositif fonctionne à 3,0 MHz et comprend un transistor de commande à canal P de 0,42Ω et un transistor de commutation à canal N de 0,52Ω. En ce qui concerne le mode de fonctionnement, la série MYRGP-W est commandée par PWM, la série MYRGP-B est commandée par commutation automatique PWM/PFM. En mode veille, l'appareil est mis hors tension pour réduire la consommation de courant à un niveau aussi bas que 1,0μA ou moins. Grâce à la fonction UVLO (Under Voltage Lock Out) intégrée, le transistor de commande interne est forcé à l'arrêt lorsque la tension d'entrée devient inférieure ou égale à 1,4V. MYRGP-x-RC intègre la fonction de décharge automatique CL qui permet à la charge électrique stockée dans le condensateur de sortie CL d'être déchargée par le biais de l'auto-décharge interne par l'intermédiaire de l'interrupteur interne de décharge automatique situé entre les broches L X et VSS. Lorsque les appareils passent en mode veille, la tension de sortie revient rapidement au niveau de VSS grâce à cette fonction APPLICATIONS ●Téléphones mobiles, téléphones intelligents ●Casques Bluetooth ●WiMAX PDA, MID, UMPC ● Consoles de jeux portables ● Appareils photo numériques, caméscopes ●Dictionnaires électroniques
