Convertisseur DC/DC intégré MYMGK00510ERS series

de puissancenon-isoléprogrammable

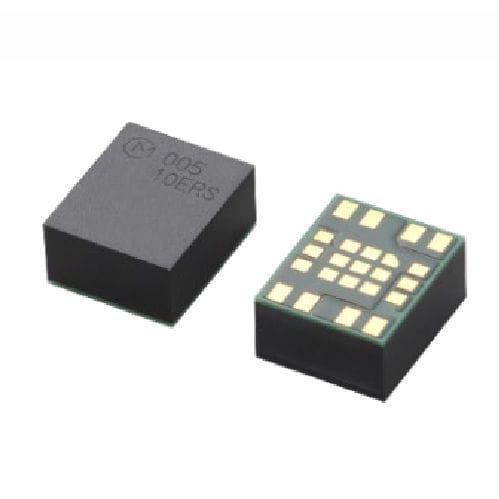

MYMGK00510ERSR est un convertisseur de puissance DC-DC miniature non isolé Point-of-Load (PoL) de type MonoBK™ pour les applications embarquées. Le petit facteur de forme mesure 9,0 x 7,5 x 5,0 mm. Les applications comprennent l'alimentation de FPGA, CPU, datacom, télécom, architectures de bus distribuées (DBA), logique programmable et systèmes à tension mixte. Le convertisseur a une tension d'entrée de 8,0 à 15,0 V et un courant de sortie maximum de 10A. Basé sur une topologie de commutation de convertisseur buck synchrone à fréquence fixe, ce module PoL à haute efficacité de conversion de puissance présente une tension de sortie réglable de 0,7 à 5,0 V tension de sortie réglable de 0,7 à 5,0 V, d'une commande marche/arrêt et d'une sortie de signal d'alimentation. Ce convertisseur comprend également un verrouillage sous tension (UVLO), une protection contre les courts-circuits de sortie et une protection contre les surintensités CARACTÉRISTIQUES ■ Jusqu'à 10 A de courant de sortie ■Réponse rapide aux changements de charge ■Ultra petit boîtier pour montage en surface 9.0 x 7,5 x 5,0 mm ■Rendement élevé de 96,4 % ■Excellente performance en matière de déclassement thermique ■Protection contre les surintensités ■ Contrôle marche/arrêt (logique positive) ■ Signal de bon fonctionnement de l'alimentation (PG)
