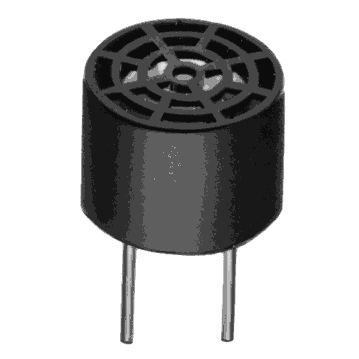

Capteur à ultrasons MA40S4 series

Les capteurs à ultrasons sont constitués d'un corps oscillant composite combinant l'oscillateur - qui associe une plaque métallique et des céramiques piézoélectriques - et un résonateur. Ce corps est fixé élastiquement à la base et logé dans un boîtier. Le résonateur a la forme d'un entonnoir qui rayonne efficacement les ondes ultrasoniques générées par le corps oscillant dans l'air et qui concentre efficacement les ondes ultrasoniques de l'air au centre de l'oscillateur. la "pression acoustique" est le paramètre le plus important des capteurs à ultrasons à structure ouverte. Dans les applications de mesure de distance, plus la pression acoustique du capteur à ultrasons est élevée, plus la portée du capteur est grande. Les capteurs à ultrasons de type SMD (Surface Mount Device) mesurent une portée intermédiaire, car ils contrôlent la perte de pression acoustique grâce à la miniaturisation. Les capteurs à ultrasons miniaturisés de type SMD ont réussi à minimiser l'espace de montage, ce qui permet d'améliorer la flexibilité de la conception.
