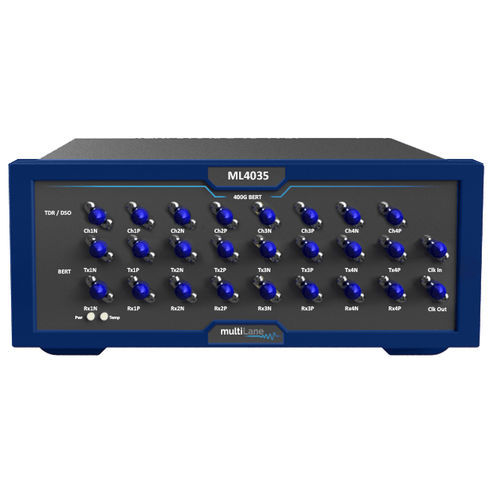

Oscilloscope numérique ML4035

différentielsur table4 voies

Le ML4035 est à la fois un TDR/TDT de pointe et un oscilloscope numérique à échantillonnage. Le DSO effectue automatiquement une analyse précise du diagramme de l'œil à 35 GHz pour caractériser la qualité des émetteurs et des récepteurs, en mettant en œuvre une technique de sous-échantillonnage statistique avec des bibliothèques logicielles complètes utilisées pour les mesures de l'œil, l'analyse de la gigue et le traitement des données NRZ/PAM4. Le TDR/TDT à différentiel vrai est utilisé pour déterminer le profil d'impédance, la réflexion et les pertes de transmission des composants sur 4 canaux simultanément. Il est conçu pour la caractérisation et la fabrication. Les 4 ports PPG différentiels peuvent générer des modèles d'impulsion à 53 Gpbs NRZ, permettant ainsi des mesures Sdd21 au-delà de 35 GHz. Le ML4035 peut être configuré pour effectuer des mesures TDR avec une portée de 10 mètres. Il a un temps de montée d'impulsion de 12ps qui permet de résoudre des discontinuités d'impédance aussi proches que 1,5mm. La gamme dynamique est de 60dB. Le ML4035-TDR est une combinaison de pointe d'un TDR et d'un oscilloscope à échantillonnage numérique. Le DSO effectue une analyse précise de l'eyediagramme à 35 GHz pour caractériser la qualité des émetteurs et des récepteurs qualité des émetteurs et des récepteurs, en mettant en œuvre une technique de sous-échantillonnage statistique avec des bibliothèques logicielles complètes pour les mesures de l'œil, l'analyse de la gigue et le traitement des signaux NRZ/PAM4 et le traitement des données NRZ/PAM4. Le TDR truedifferentiel peut déterminer le profil d'impédance et l'affaiblissement de réflexion sur 4 canaux simultanément d'impédance et la perte de réflexion sur 4 canaux simultanément. Il est conçu et adapté à la fois à la caractérisation et à la fabrication caractérisation que pour la fabrication. Les 4 ports PPG différentiels peuvent générer des modèles d'impulsion jusqu'à 58 Gbps NRZ, permettant des mesures Sdd21 au-delà de 32 GHz. Le ML4035-TDR peut être configuré pour effectuer des mesures TDR avec une portée de 10 mètres avec une portée de 10 mètres.
