Module de test électricité ML4067-224

d'impédanced'impulsions de courantd'intégrité

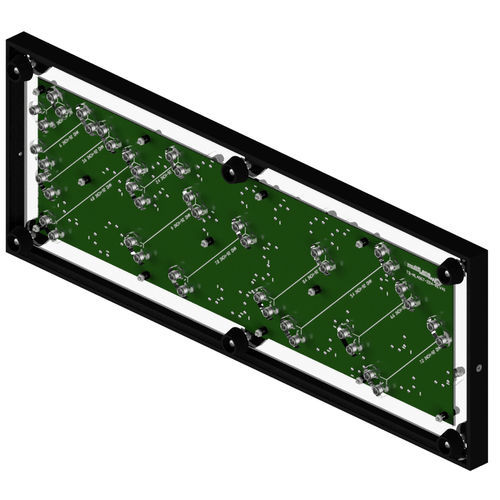

L'écosystème HSIO 112G/224G oblige les fournisseurs de semi-conducteurs et de systèmes à s'appuyer sur de nouvelles techniques et technologies pour valider leurs conceptions. Les nouvelles méthodes d'égalisation ont la responsabilité majeure de récupérer les signaux avec pertes et doivent être caractérisées dans des environnements réalistes. Les cartes d'émulation de canal MultiLane/ cartes ISI constituent un outil idéal à cette fin. Doté d'une variété de traces de test différentielles soigneusement conçues, cet accessoire de test passif ajoute une ISI (interférence inter-symboles) précise afin de calibrer ou de tester les DSP, les modules, les boîtes de vitesse ou d'autres systèmes pertinents dans des environnements réels. La carte d'émulation de canal ML4067-224 contient 11 chemins de trace avec des longueurs allant de 1,2 à 9 pouces, et des pertes cibles allant de 4 à 30 dB à la fréquence de Nyquist cible de 53,125 GHz. Le ML4067-224 est facile à utiliser, compact et portable. Toutes les traces sont terminées par des connecteurs de 1 mm ou 1,85 mm. Applications typiques : - Validation de circuits intégrés - Test de stress du récepteur - Vérification de l'égalisation Rx - Émulation du canal OIF-CEI-112/224G et des normes IEEE 802.3 pertinentes telles que dj, bs, ck, etc. Caractéristiques principales - Le ML4067-224 dispose de 11 chemins de trace sur la face supérieure, avec une impédance de trace de 92 Ohms - Il comporte 11 chemins de traçage supplémentaires sur la face inférieure, avec une impédance de traçage de 100 Ohms - La perte applicable à tous les chemins de trace est comprise entre 4 dB et 30 dB - Fréquence de Nyquist cible de 53,125 GHz - L'ensemble de la carte est disponible avec des connecteurs de 1 mm ou de 1,85 mm
